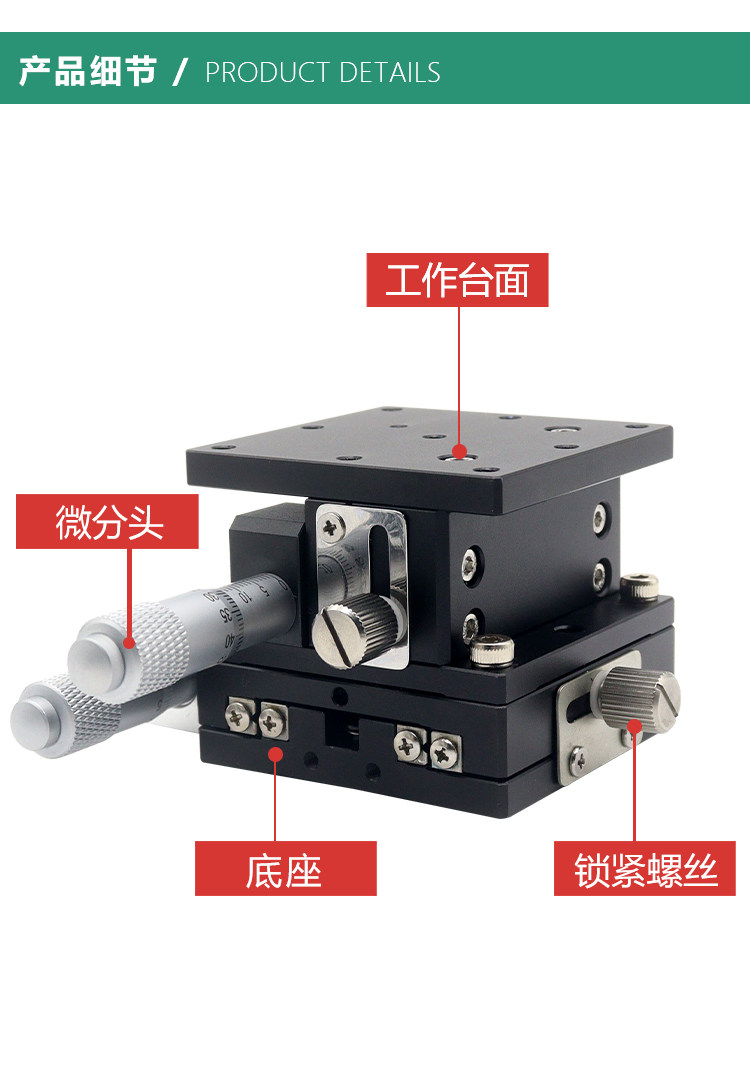

3. Cấu tạo sản phẩm
-
Đầu vi chỉnh Panme (Micrometer Heads): Gồm 2 đầu đo panme vi chỉnh bằng tay độc lập điều khiển 1 trục nằm ngang (trục X) và 1 trục nâng hạ thẳng đứng (trục Z).
-

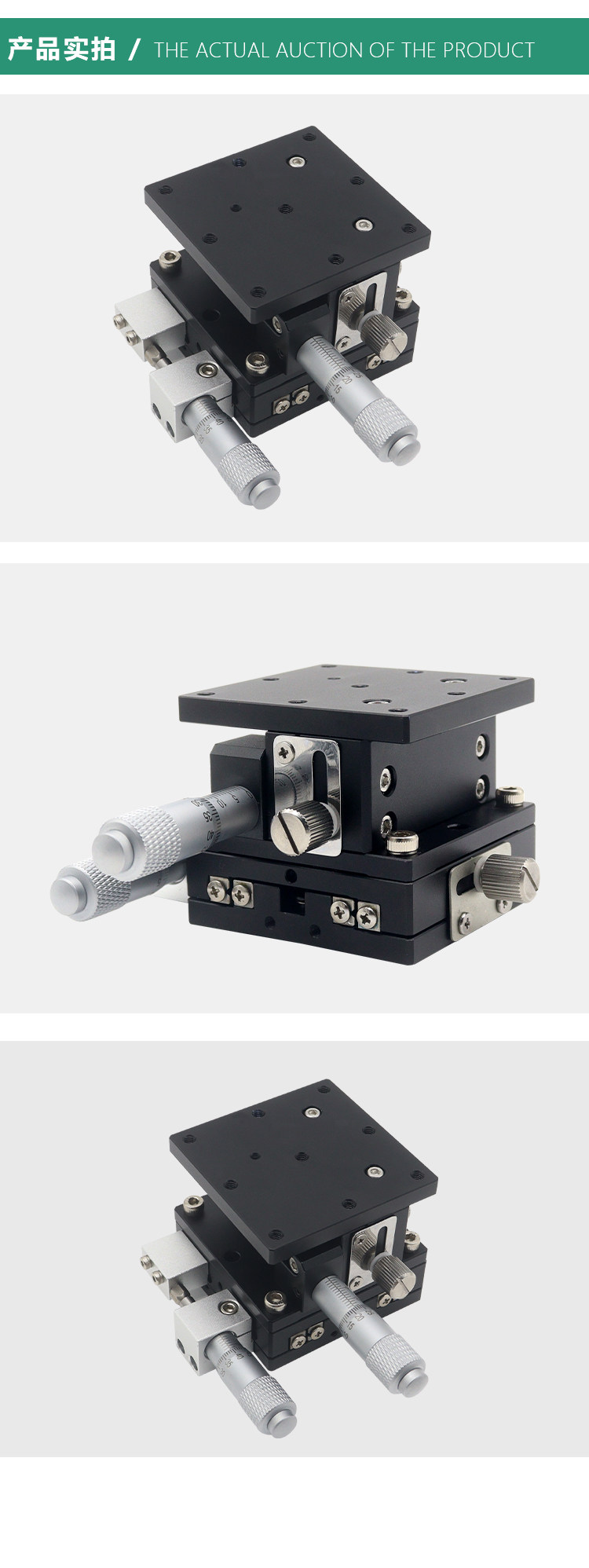

Bệ trượt 2 tầng XZ: Cấu trúc xếp chồng gồm bàn trượt ngang kết hợp bệ nâng hạ theo chiều dọc.
-

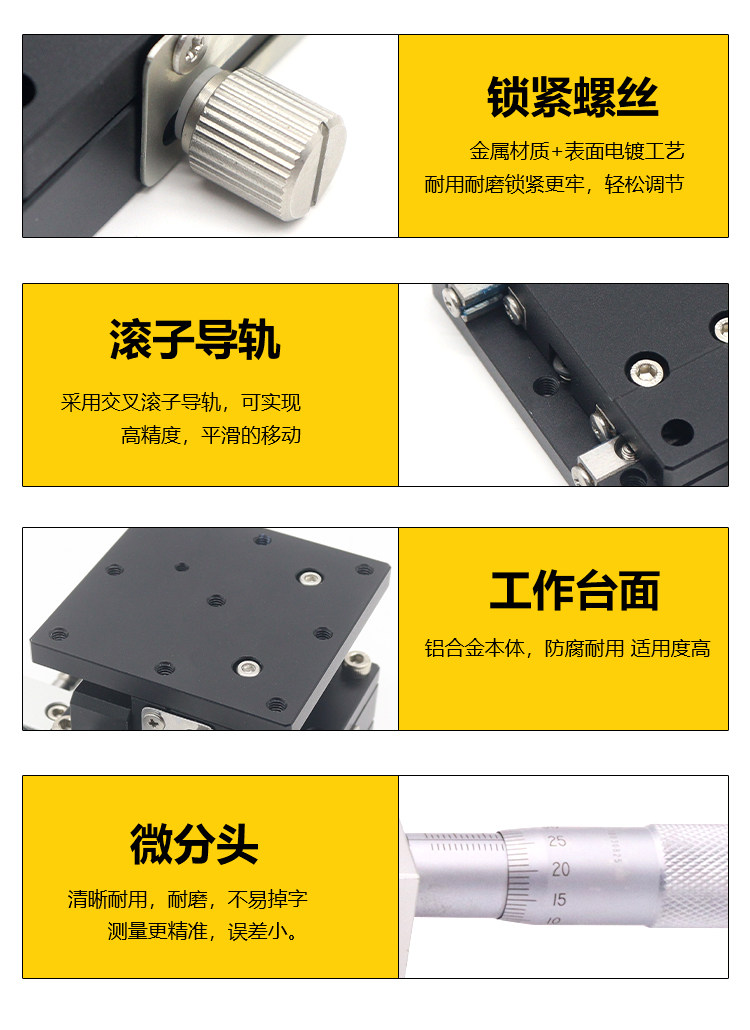

Cơ cấu dẫn hướng chính xác: Sử dụng thanh trượt con lăn kim (cross roller guide) giúp vận hành mượt mà, hạn chế độ rơ lắc và chịu tải trọng tốt.
-
Mặt bàn hợp kim nhôm (Anodized): Được chế tạo từ hợp kim nhôm gia công CNC chính xác, bề mặt mạ đen anodized chống mài mòn, có sẵn hệ thống lỗ ren tiêu chuẩn để gá kẹp linh kiện.
4. Nguyên lý hoạt động
-
Người dùng thao tác xoay trực tiếp các núm panme bằng tay.
-
Khi xoay panme của trục X, bệ sẽ di chuyển tịnh tiến theo chiều ngang. Khi xoay panme của trục Z, cơ cấu nâng sẽ đẩy bàn trượt dịch chuyển lên hoặc xuống theo chiều đứng.
-
Vạch chia trên thước đo panme giúp người dùng hiệu chỉnh khoảng cách dịch chuyển ở cấp độ micromet ($0.01\text{ mm}$) với độ chính xác và độ lặp lại cao.
5. Ứng dụng
-
Nghiên cứu Quang học & Laser: Tinh chỉnh vị trí thấu kính, sợi quang, đầu phát laser theo mặt phẳng đứng và ngang.
-
Thiết bị đo lường & Phòng thí nghiệm: Căn chỉnh tiêu cự (độ cao Z) và vị trí mẫu vật (trục X) dưới kính hiển vi hoặc thiết bị soi mẫu.
-
Công nghiệp Chế tạo vi mô & Bán dẫn: Căn chỉnh kim dò, cảm biến, đầu hàn vi mô trong lắp ráp và kiểm tra linh kiện.

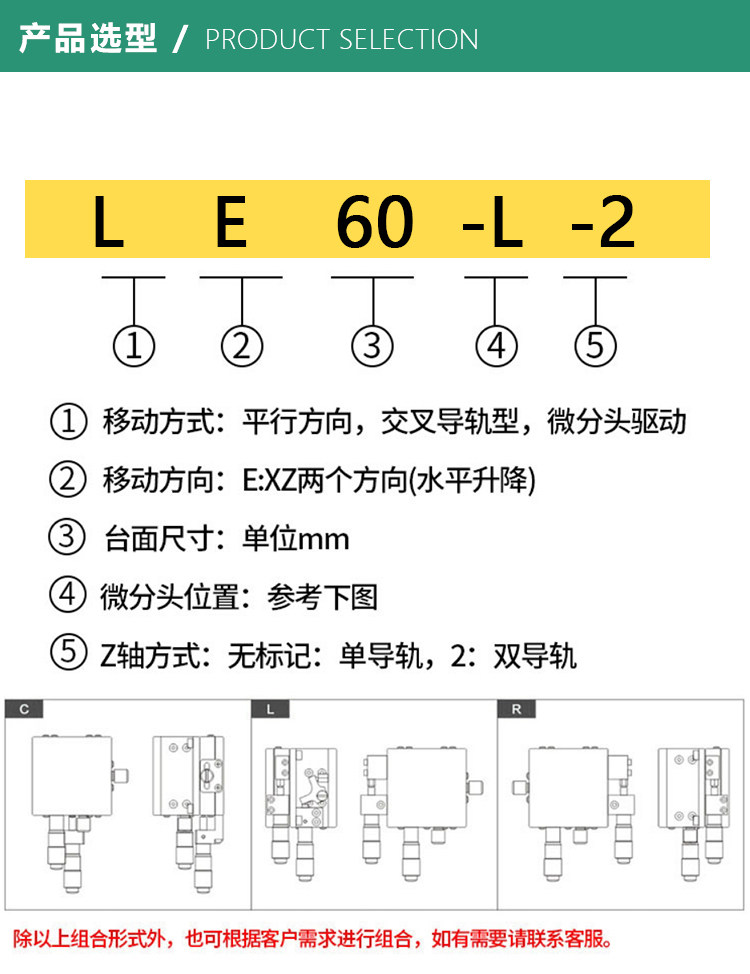

6. Cách lựa chọn sản phẩm
-
Kích thước mặt bàn & Tải trọng (Load Capacity):
-

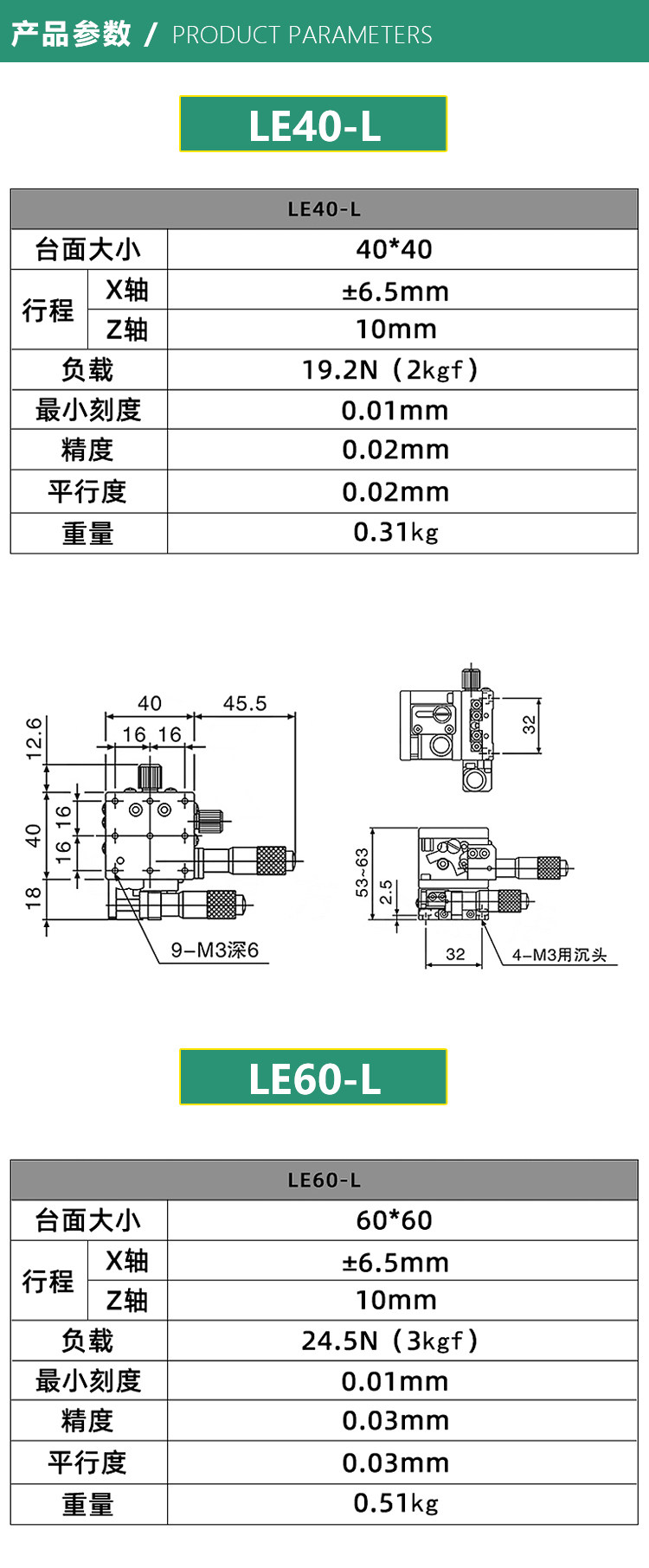

LE40-L: Kích thước mặt bàn $40\times40\text{ mm}$, thích hợp không gian hẹp và tải trọng nhẹ.
-

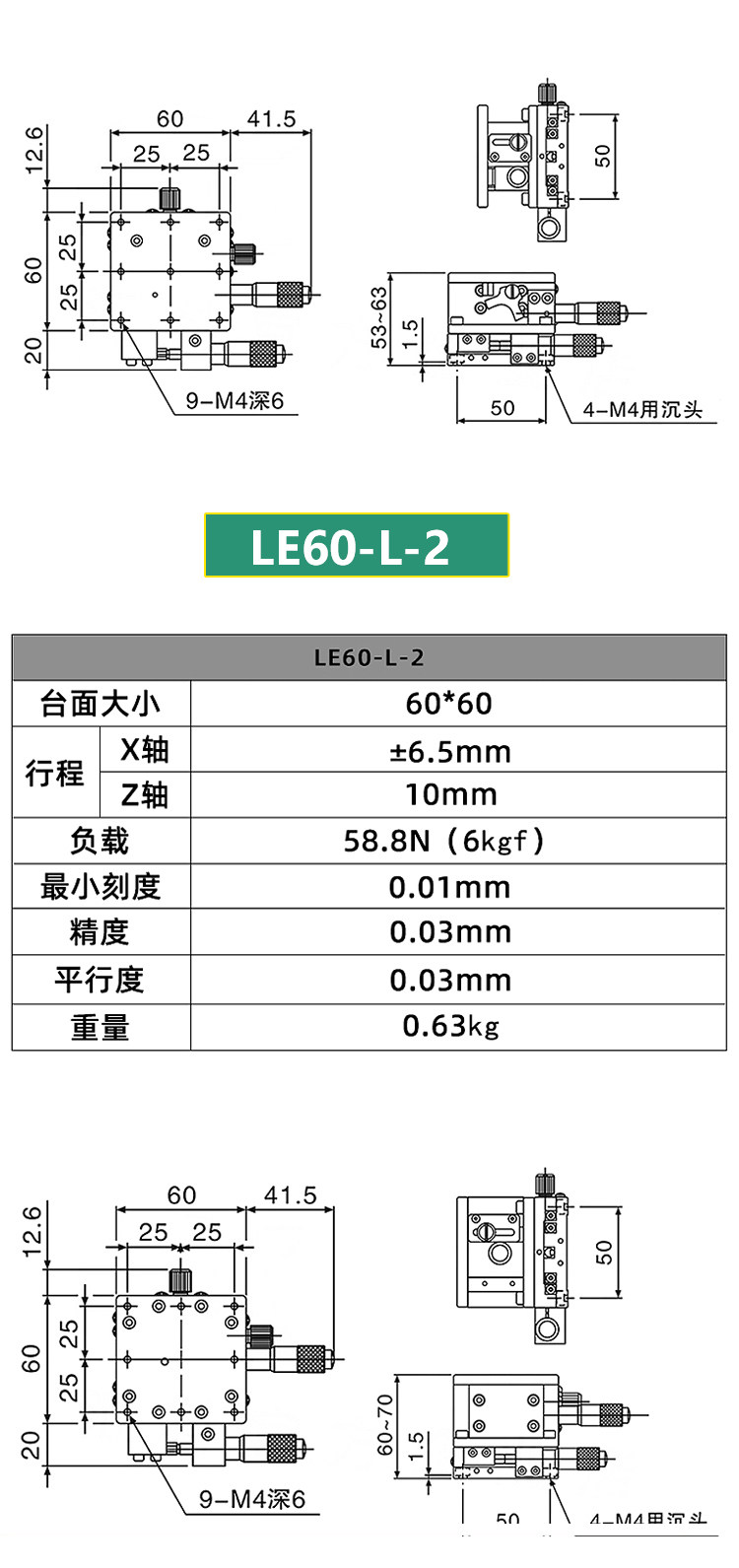

LE60-L / LE60-L-2: Kích thước mặt bàn $60\times60\text{ mm}$, mức tải trọng vừa phải.
-

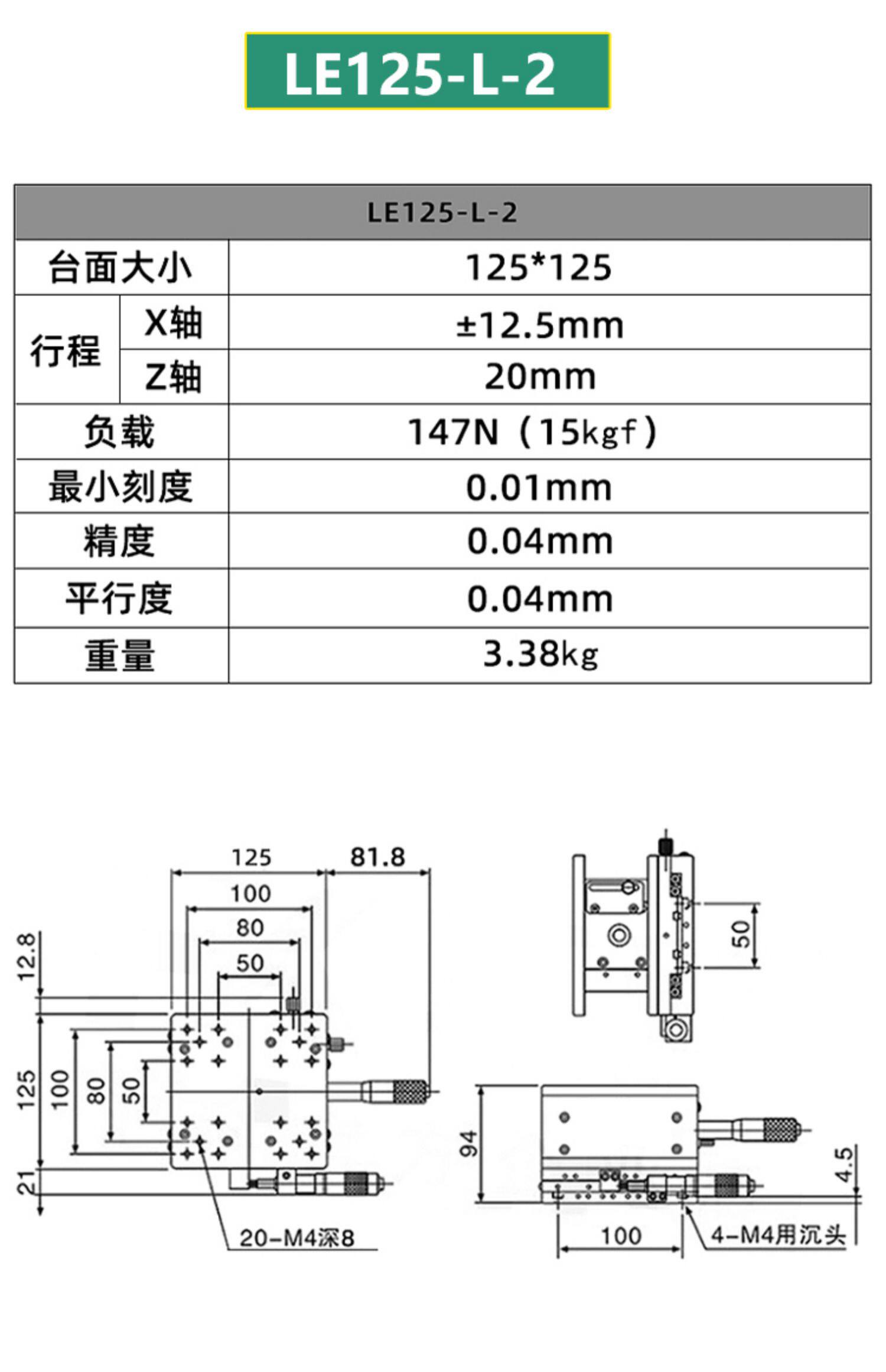

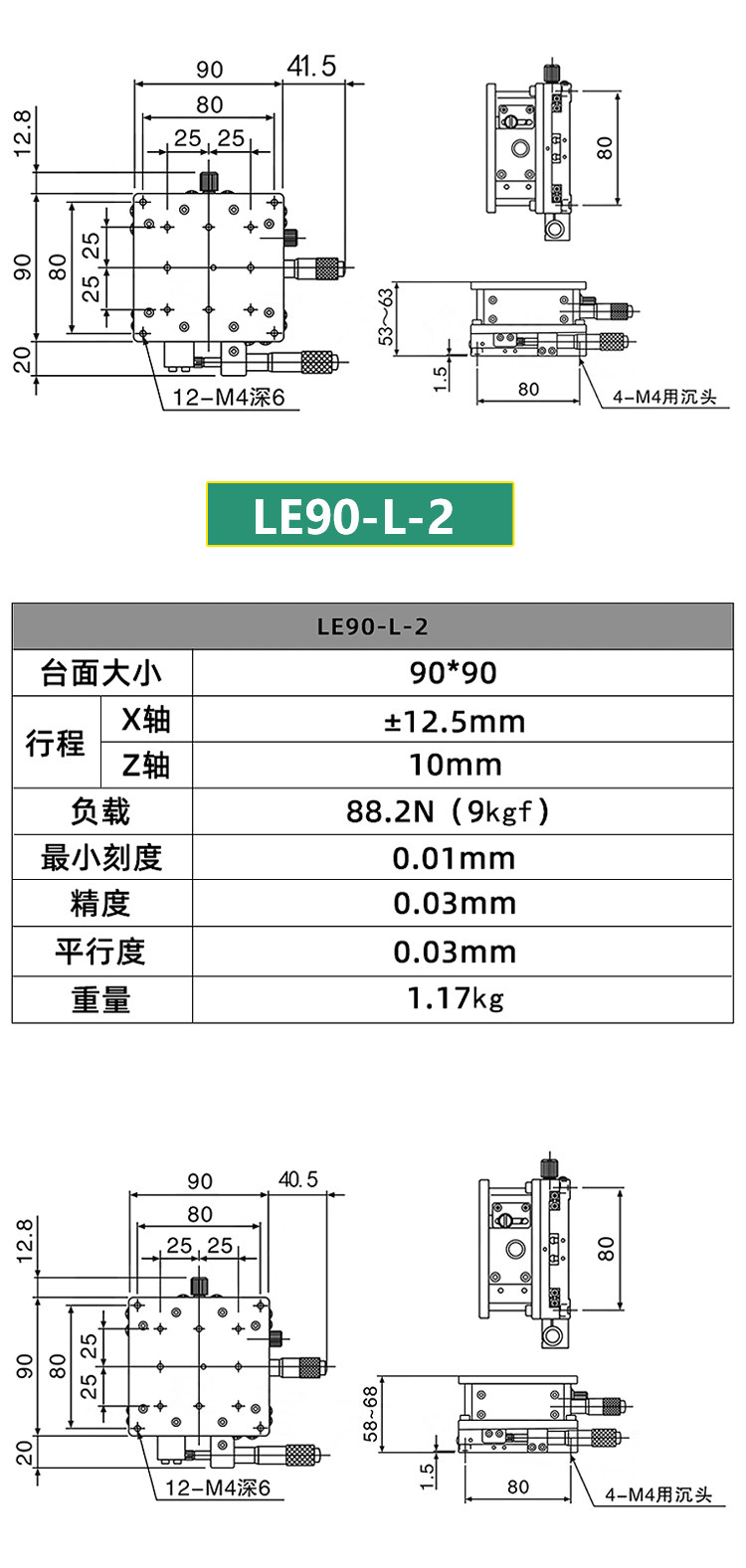

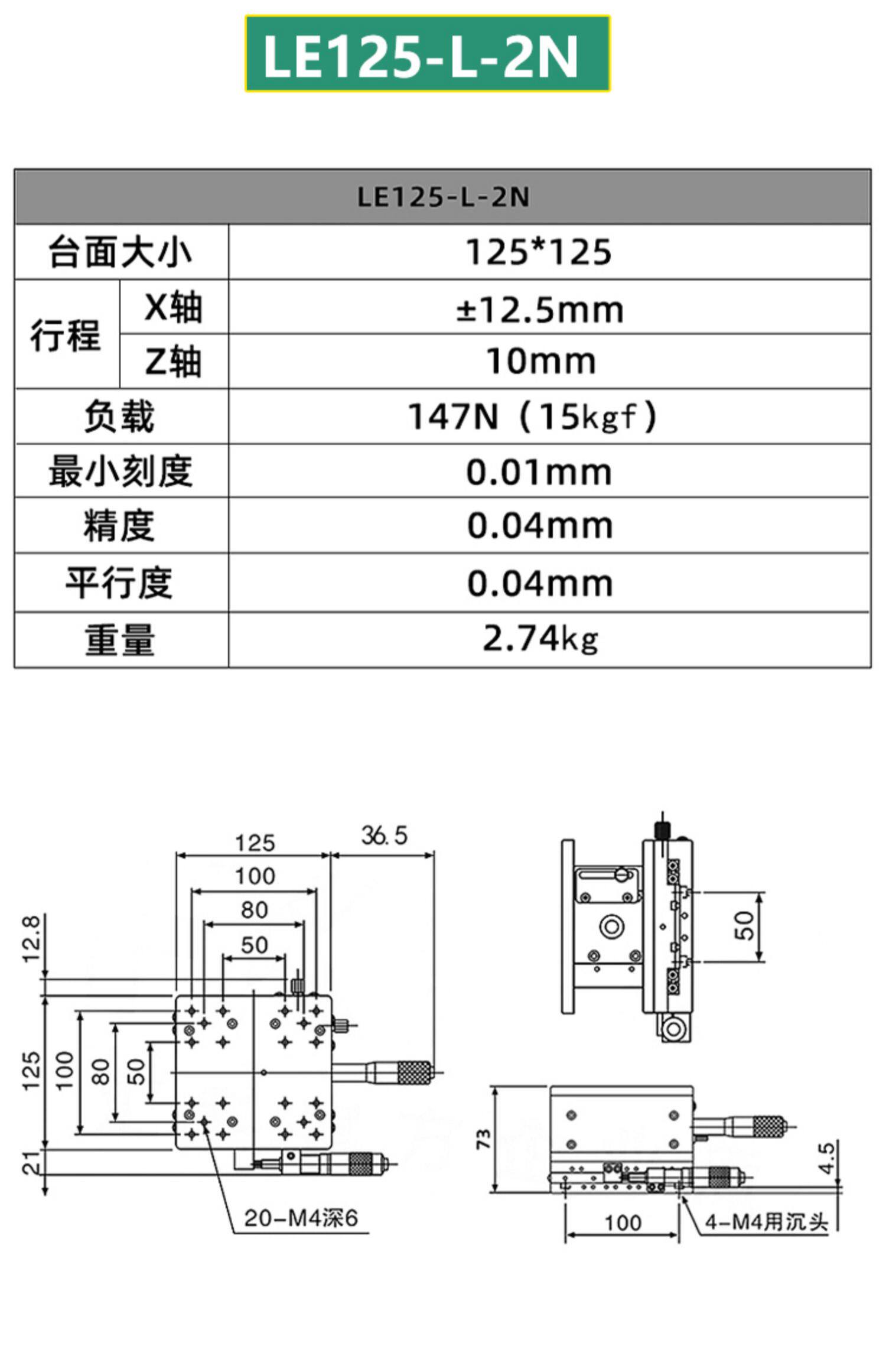

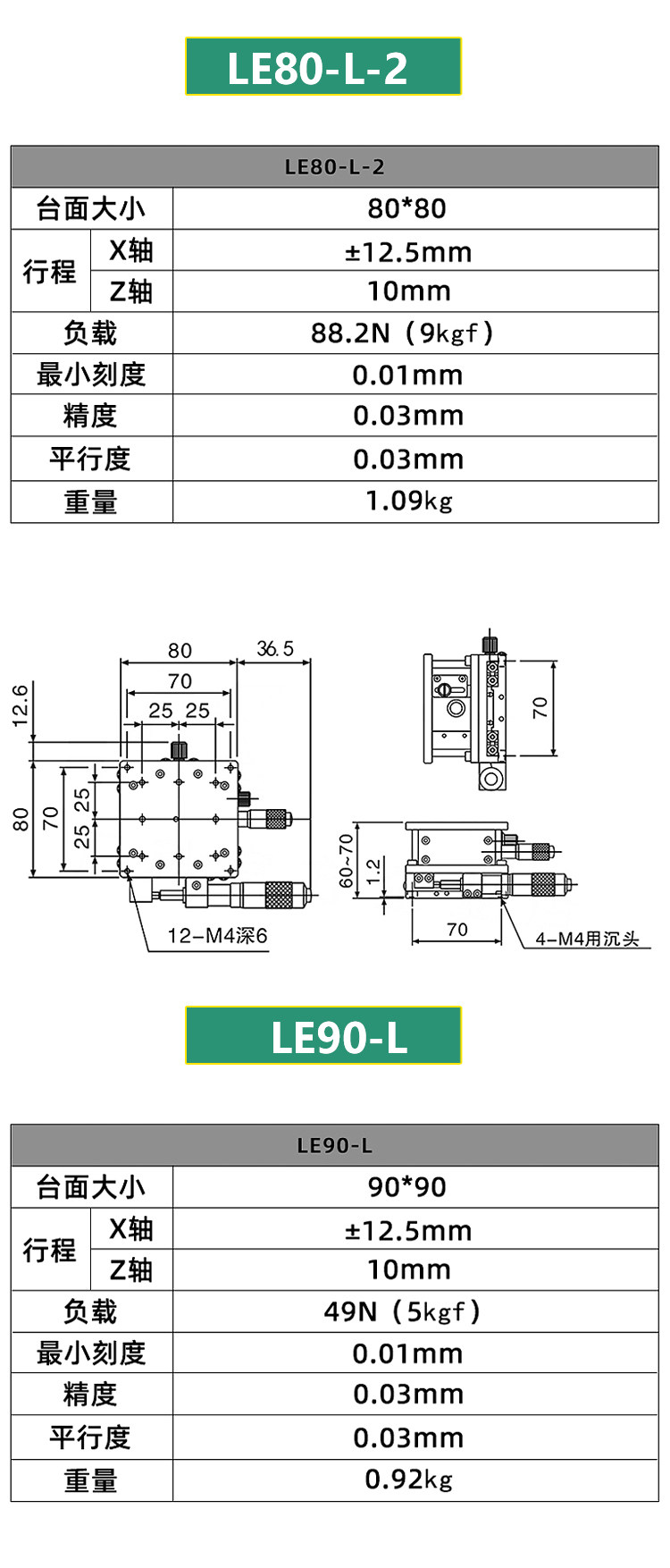

LE80-L-2 / LE90-L-2 / LE125-L-2: Kích thước mặt bàn lớn ($80\text{ mm}$ đến $125\text{ mm}$), khả năng chịu tải cao hơn cho thiết bị nặng.
-
-
Số lượng cơ cấu dẫn hướng (Dòng 1 thanh trượt hoặc 2 thanh trượt -2): Các mã có đuôi “-2” thường tích hợp cơ cấu tăng cường độ cứng vững và chịu tải tốt hơn.
-
