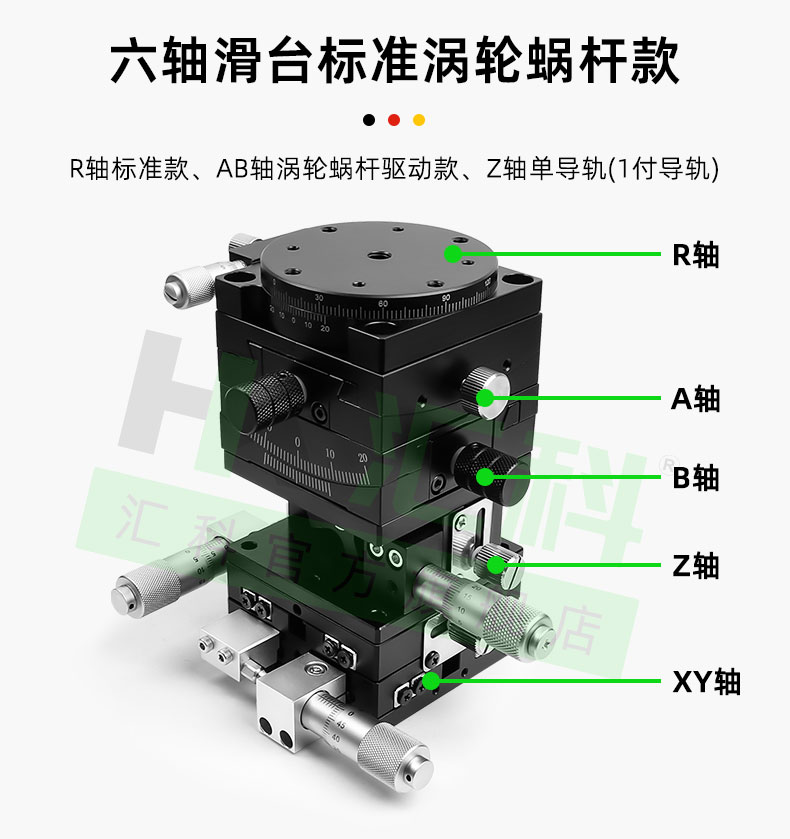

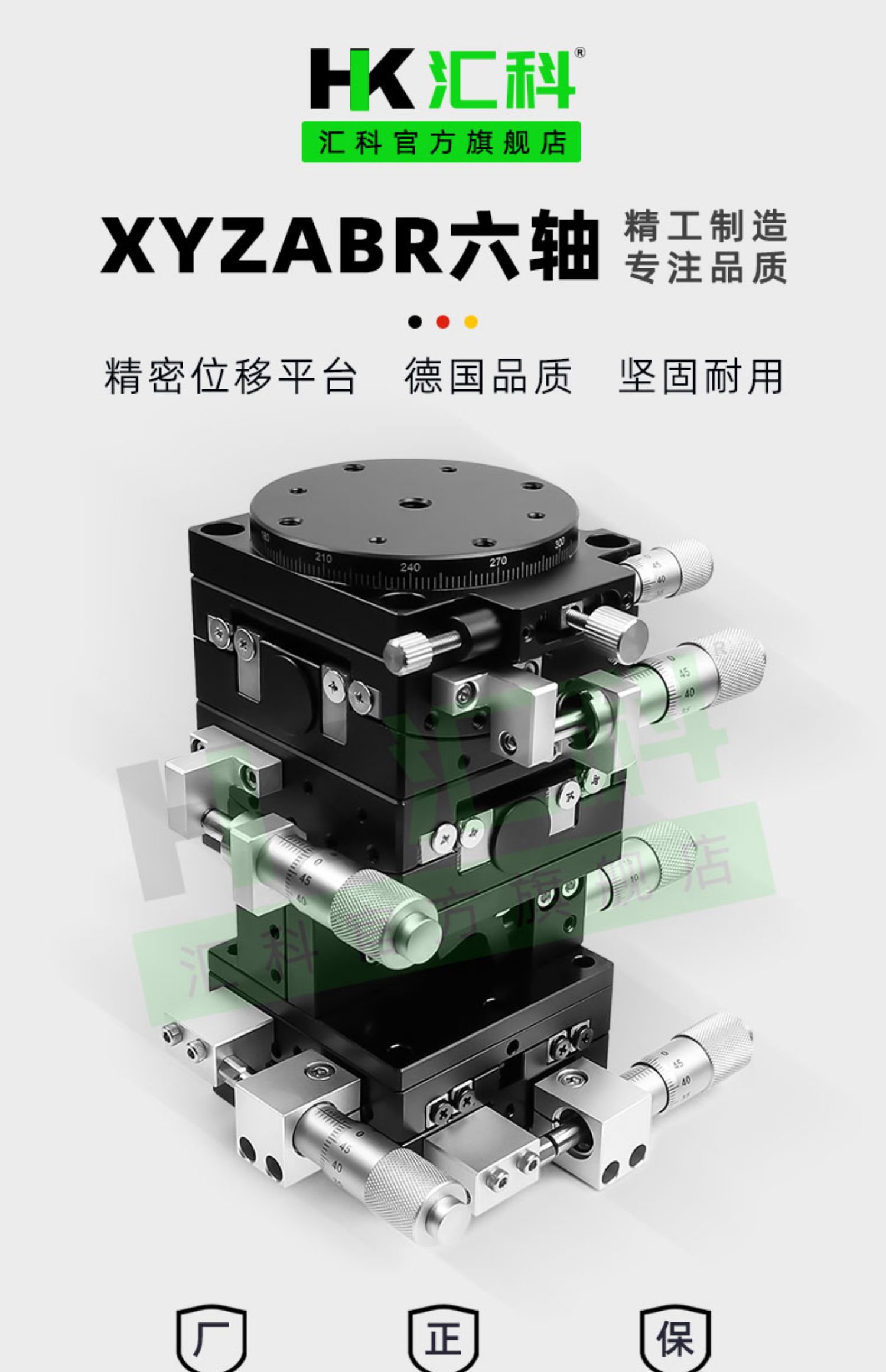

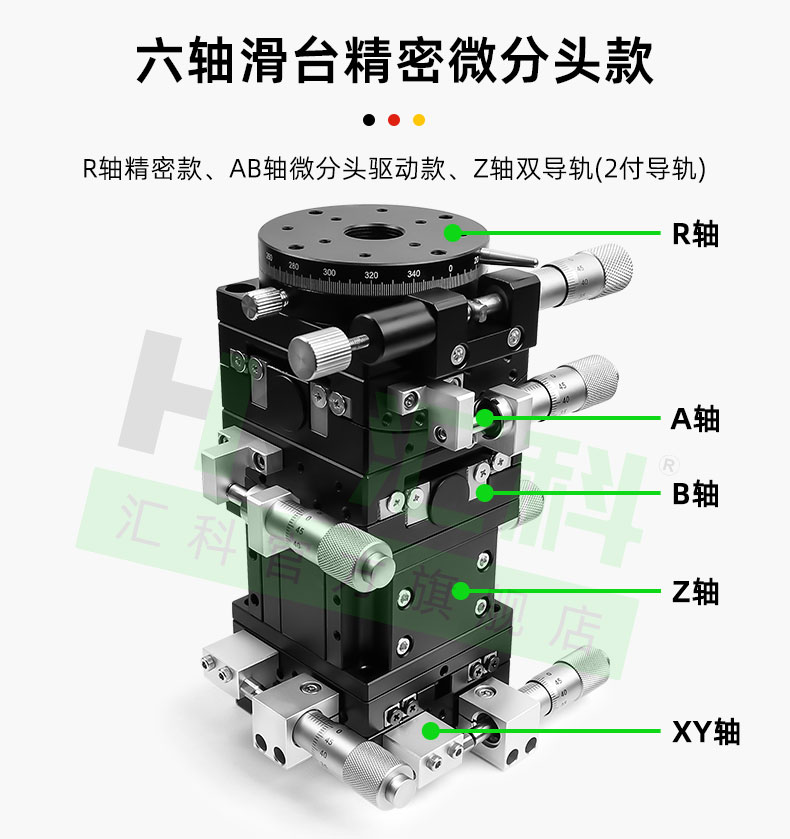

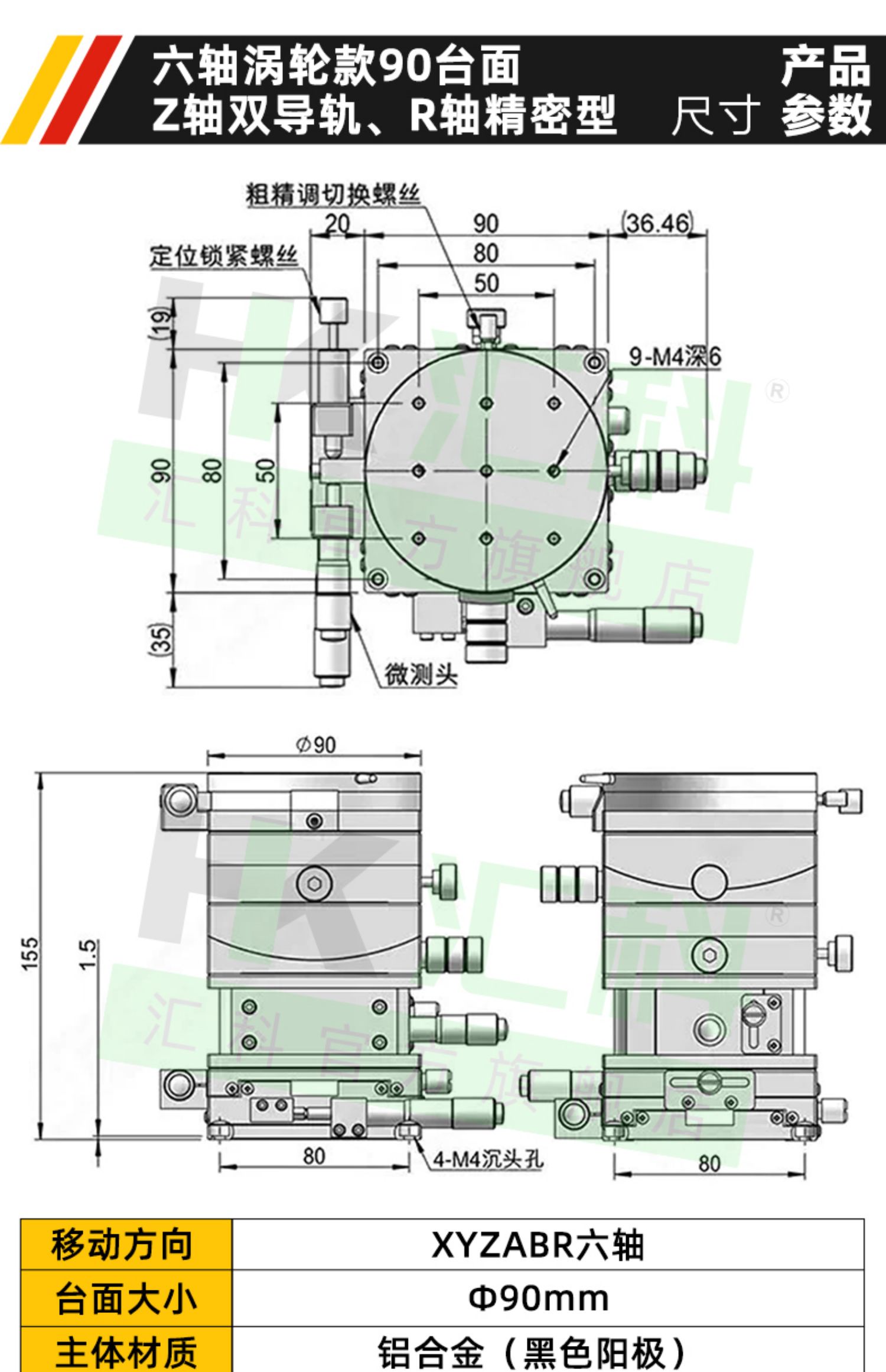

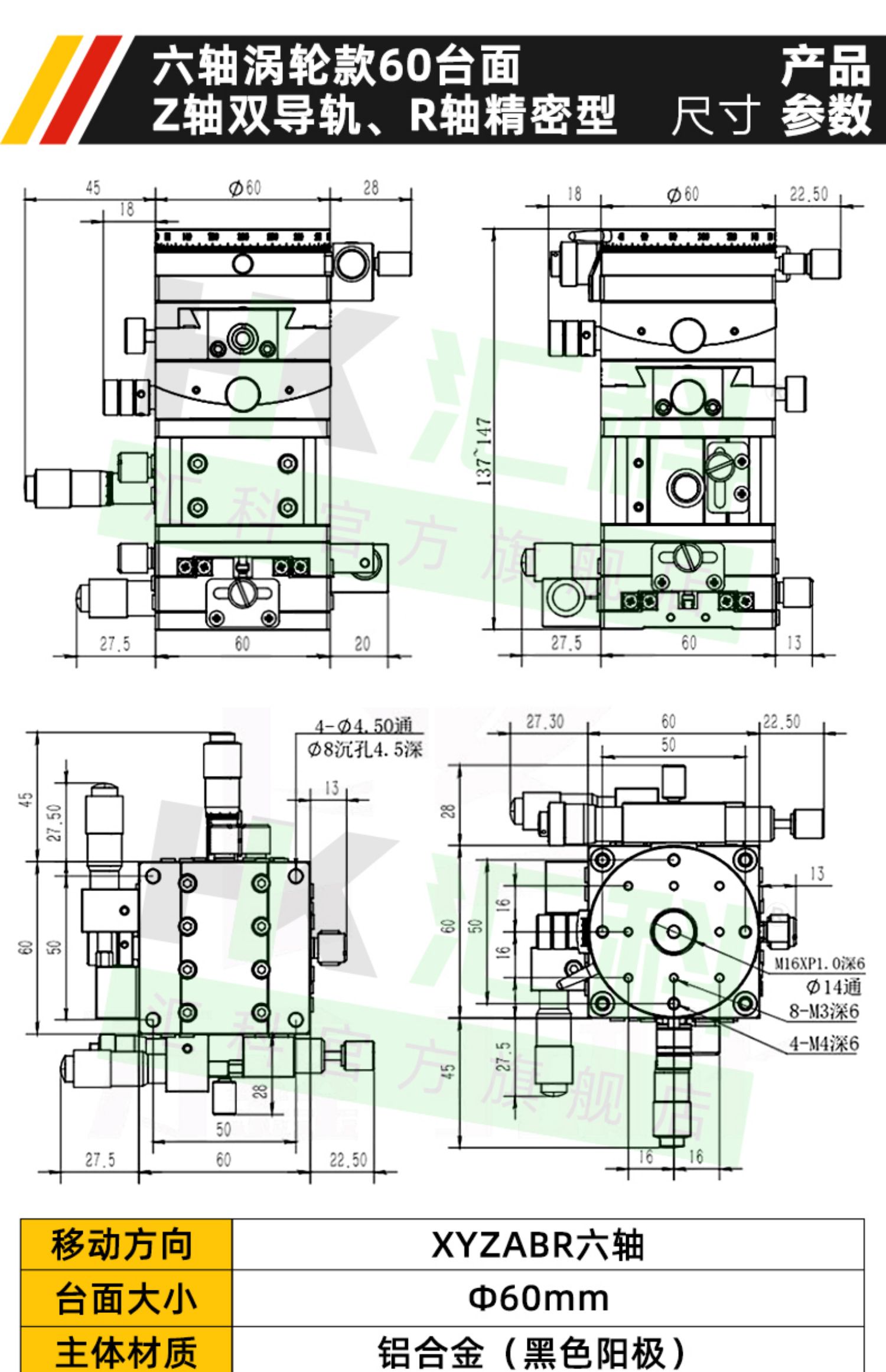

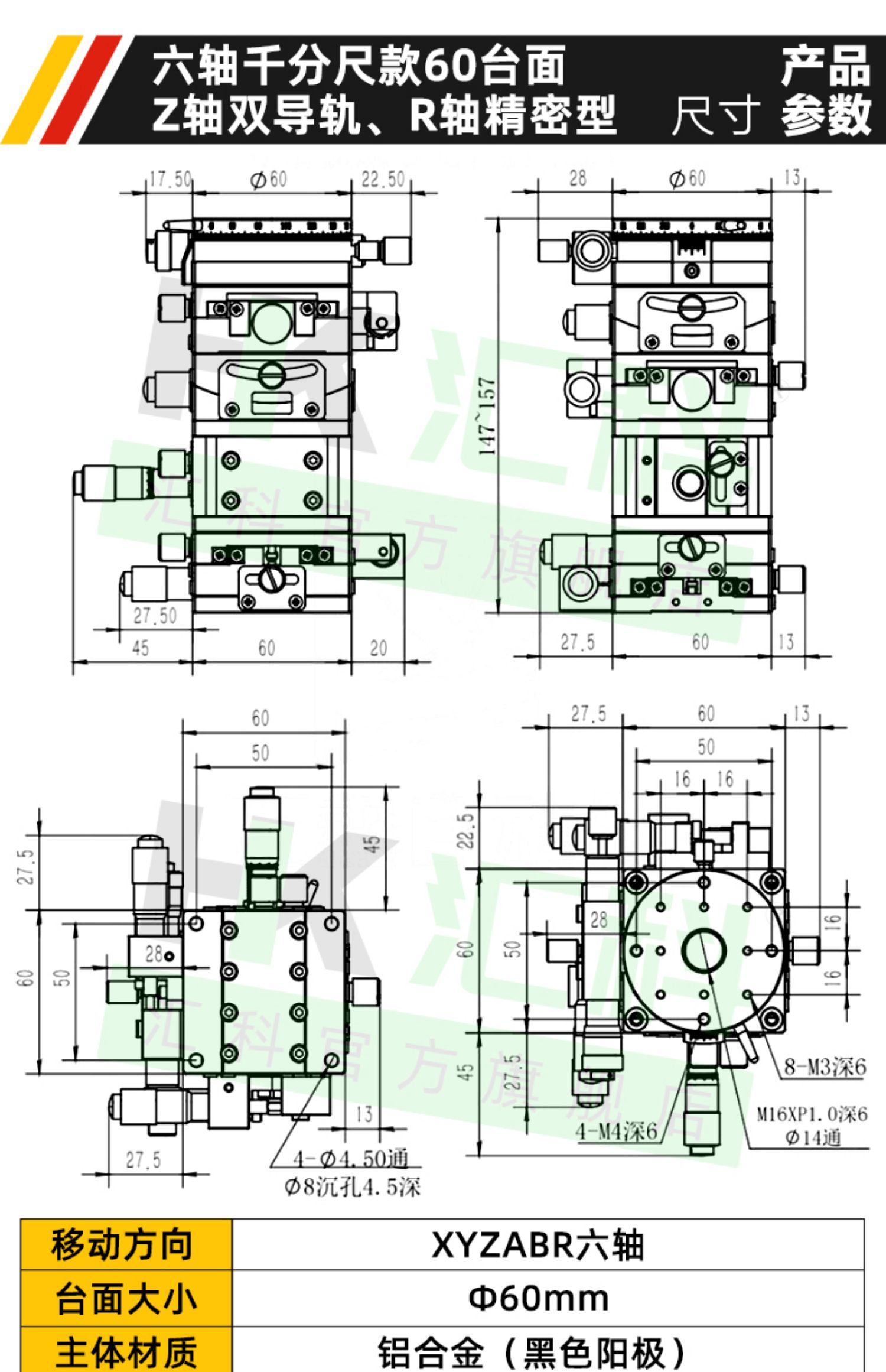

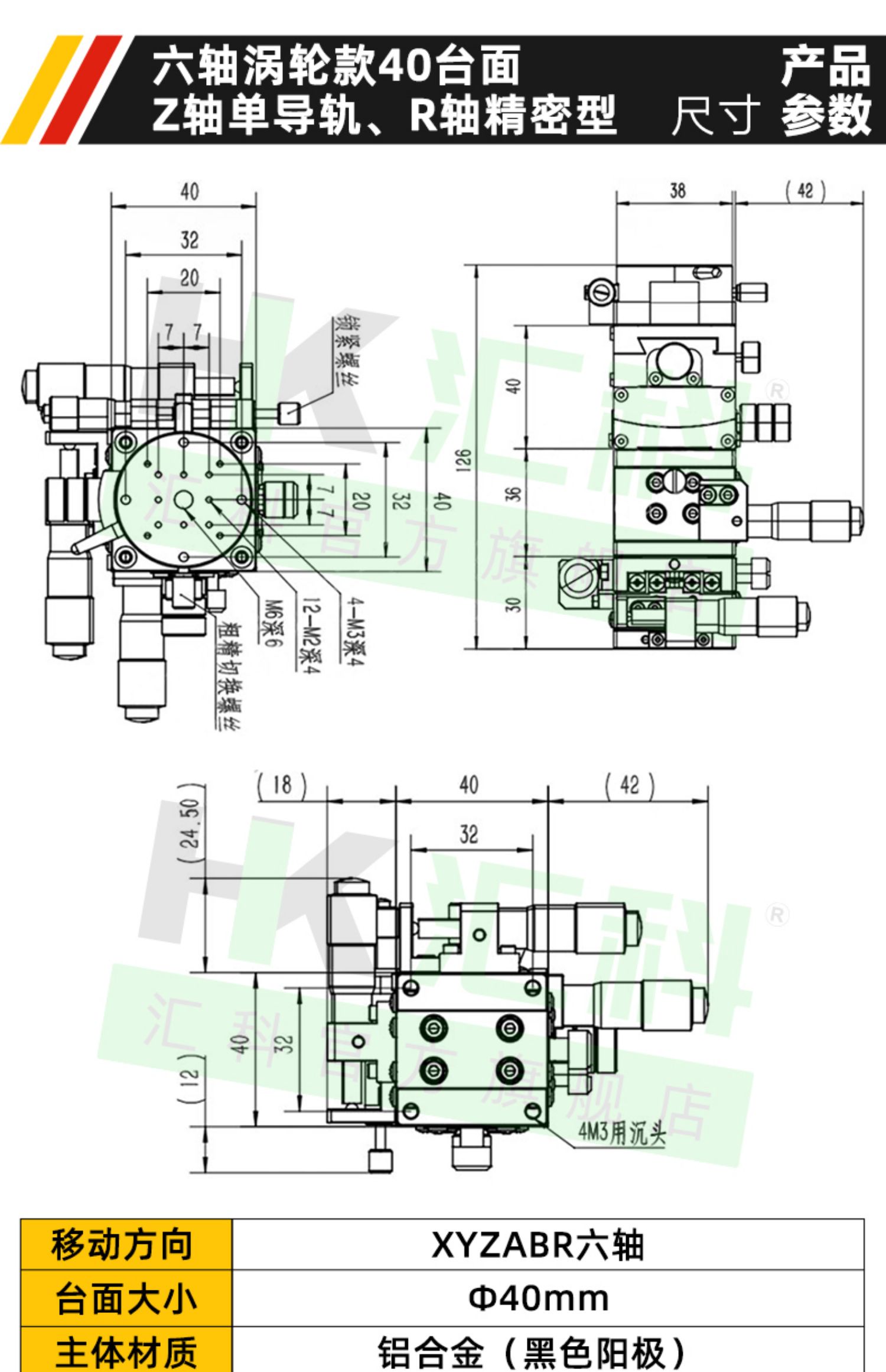

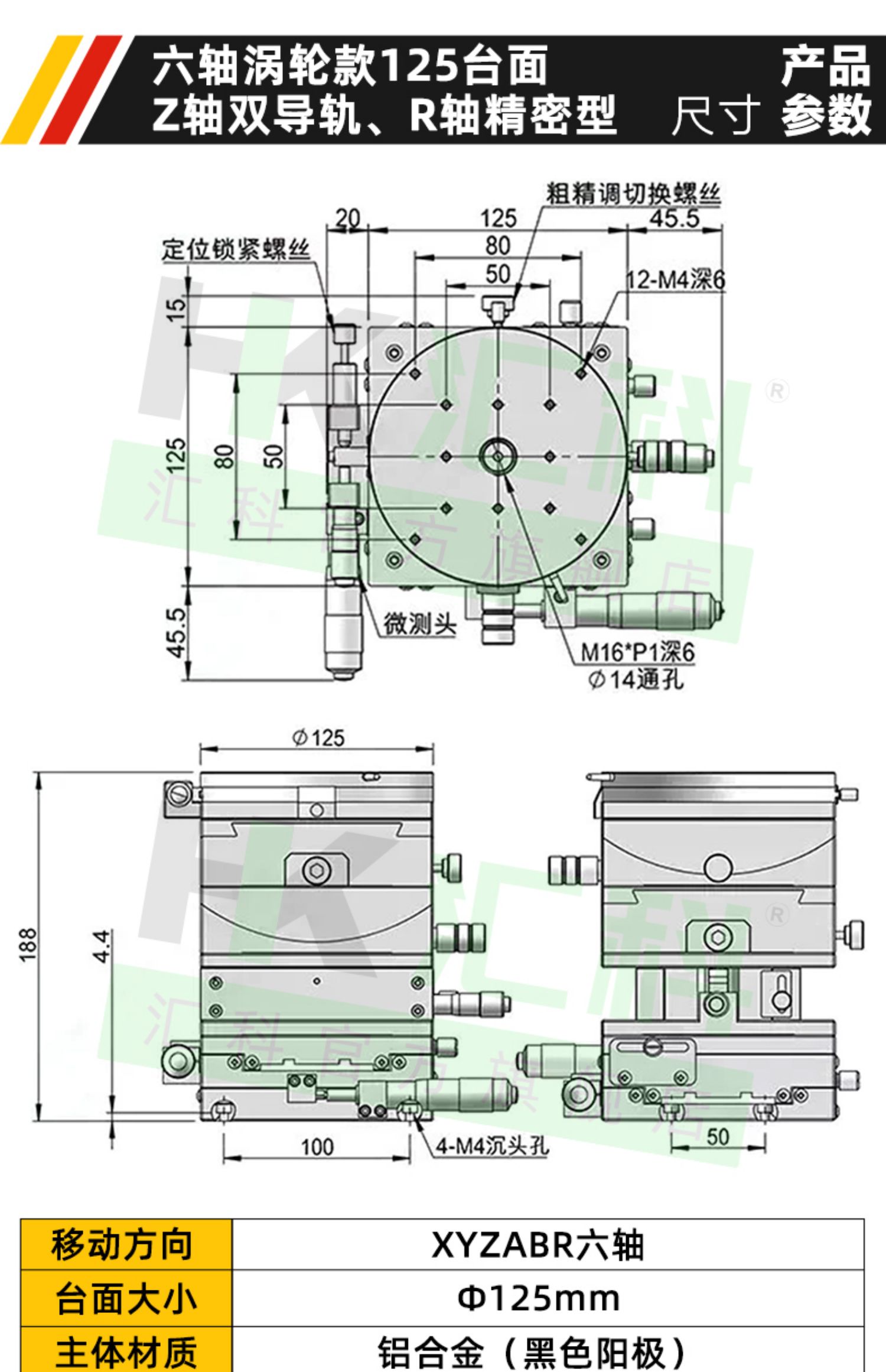

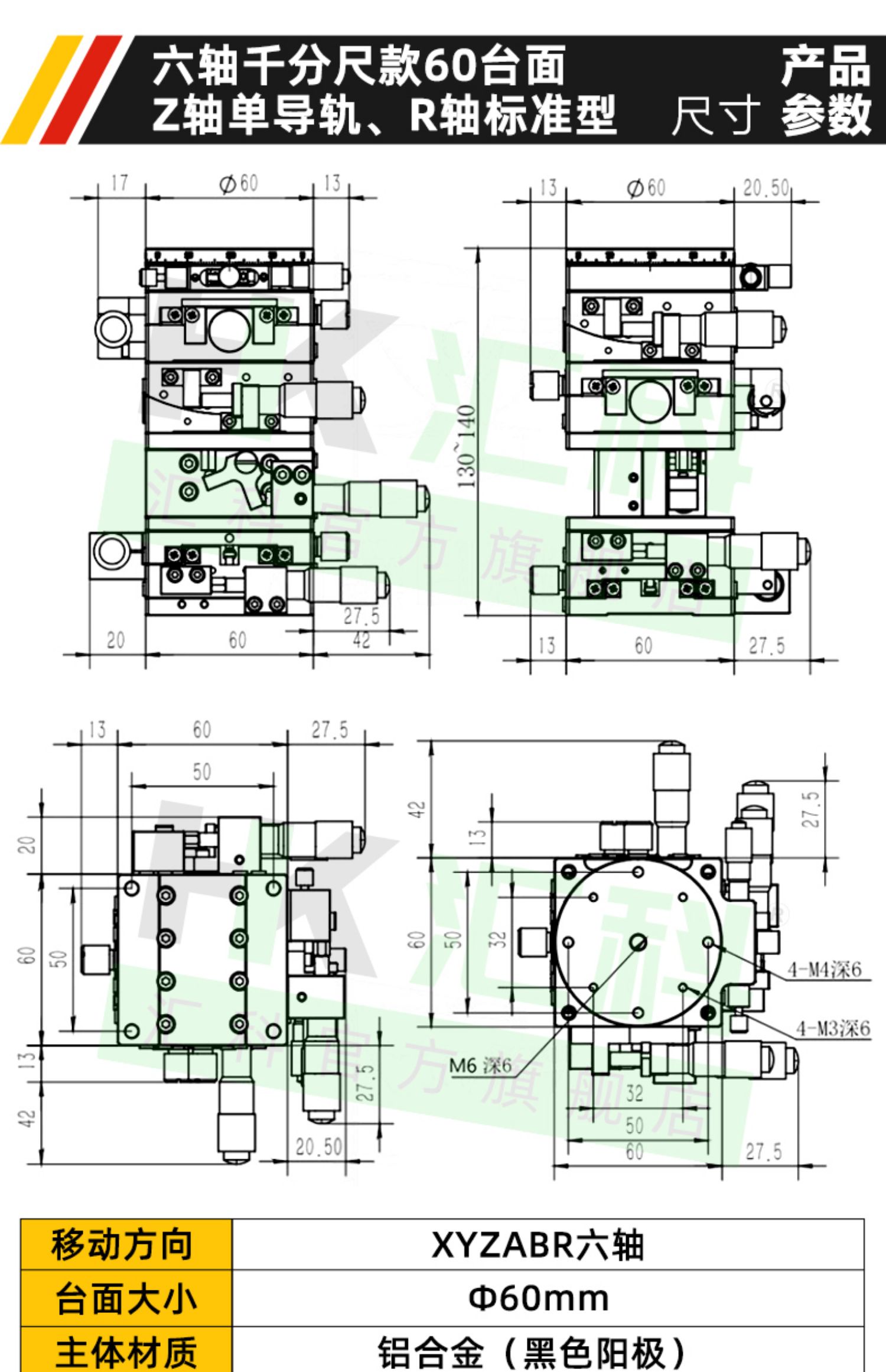

1. Cấu tạo sản phẩm
-
Tầng dịch chuyển 3 trục tịnh tiến (XYZ): Tích hợp 3 đầu thước đo panme vi chỉnh (micrometer heads) giúp dịch chuyển tịnh tiến chính xác theo các chiều ngang, dọc và nâng hạ đứng.
-
Tầng vi chỉnh góc nghiêng (Nghiêng Pitch/Roll – Trục A & B / GFG Goniometer): Cơ cấu trượt rãnh đuôi én dạng cung tròn tích hợp vạch chia độ, điều chỉnh nghiêng góc chính xác qua núm vặn vi chỉnh.
-
Tầng xoay góc tự do/xoay tròn (Trục R / Rotation Stage): Mặt bàn hình tròn phía trên cùng có vạch chia $360^\circ$ kèm núm tinh chỉnh xoay góc quanh trục đứng.
-
Chất liệu & Gia công: Khung và bệ được chế tạo từ hợp kim nhôm gia công CNC chính xác cao, xử lý bề mặt mạ đen anodized chống mài mòn và phản xạ quang học.
2. Nguyên lý hoạt động
-
Thiết bị kết hợp 6 độc lập các chuyển động cơ học (3 trục tịnh tiến $X, Y, Z$ và 3 trục xoay/nghiêng $A, B, R$) trên cùng một cụm gá.
-
Người dùng thao tác xoay thủ công các núm panme và núm tinh chỉnh:
-
Núm panme trục $X, Y, Z$ dịch chuyển bệ đỡ tiến/lùi, trái/phải và nâng/hạ.
-
Các núm vi chỉnh mặt nghiêng (A/B) làm thay đổi góc nghiêng của bệ trên quanh tâm cố định.
-
Núm xoay góc (R) xoay mặt bàn tròn quanh tâm vuông góc với mặt phẳng.
-
-
Thước chia vạch trên panme và mặt hiển thị độ cho phép căn chỉnh độ lệch góc và khoảng cách chính xác tới cấp độ micromet ($0.01\text{ mm}$) và phút độ.
3. Ứng dụng
-
Quang học & Thí nghiệm Laser: Căn chỉnh tối ưu góc và vị trí cho thấu kính, gương soi, sợi quang, bộ phân tán chùm tia laser và các hệ thống quang học vi mô.
-
Chế tạo vi mô & Bán dẫn: Định vị chính xác phôi, chip, mẫu thử trong quy trình đóng gói và kiểm tra linh kiện điện tử.
-
Đo lường & Kiểm tra: Làm bệ đỡ đa năng điều chỉnh 6 hướng cho kính hiển vi, máy quét 3D và kim dò kiểm tra mạch.

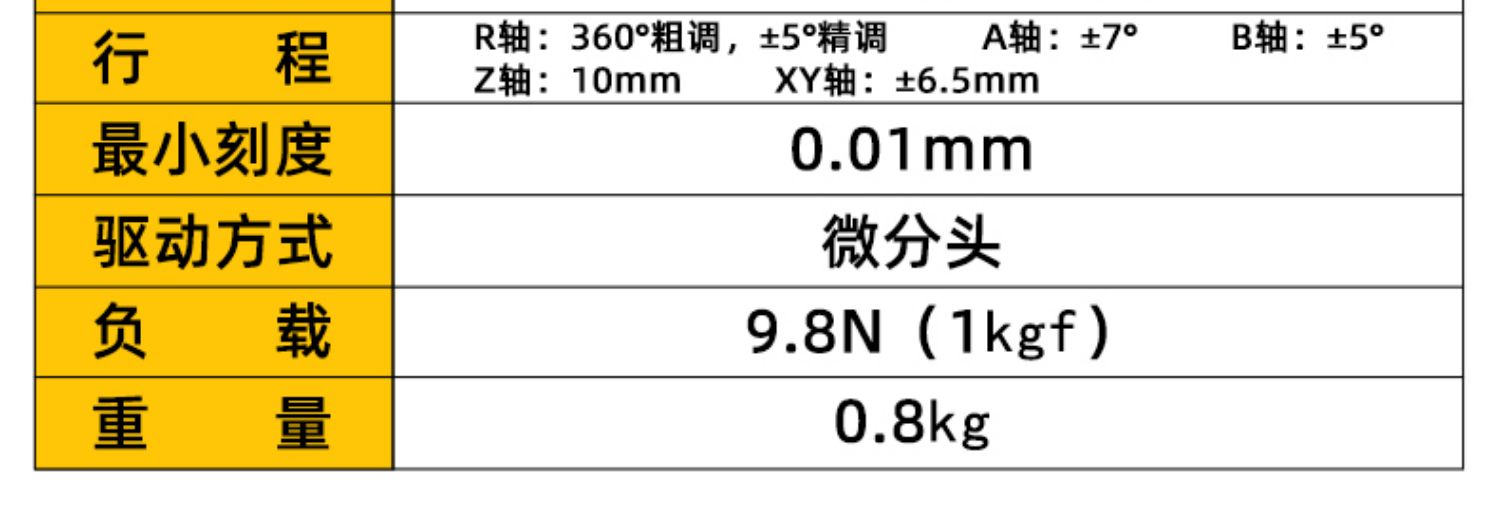

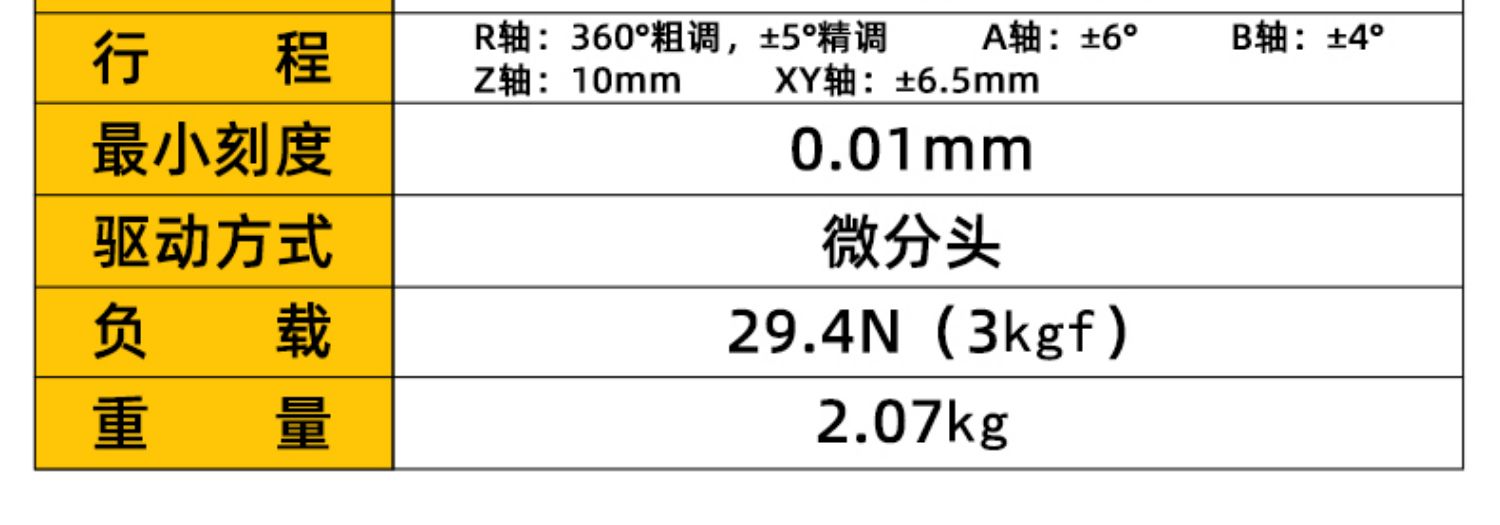

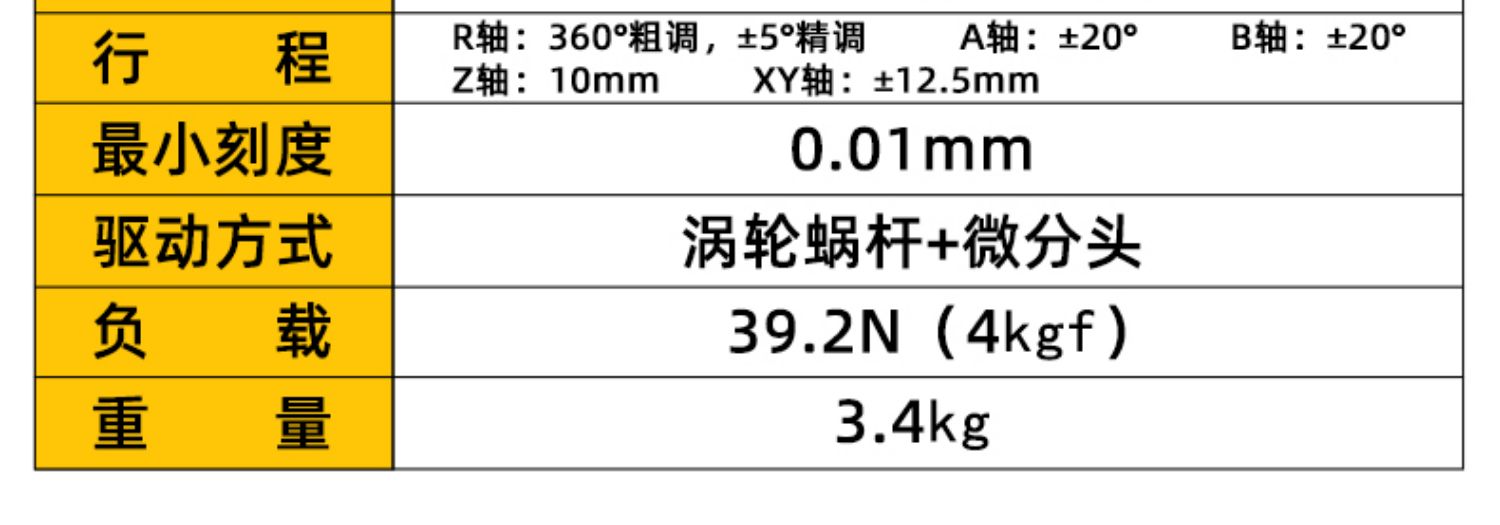

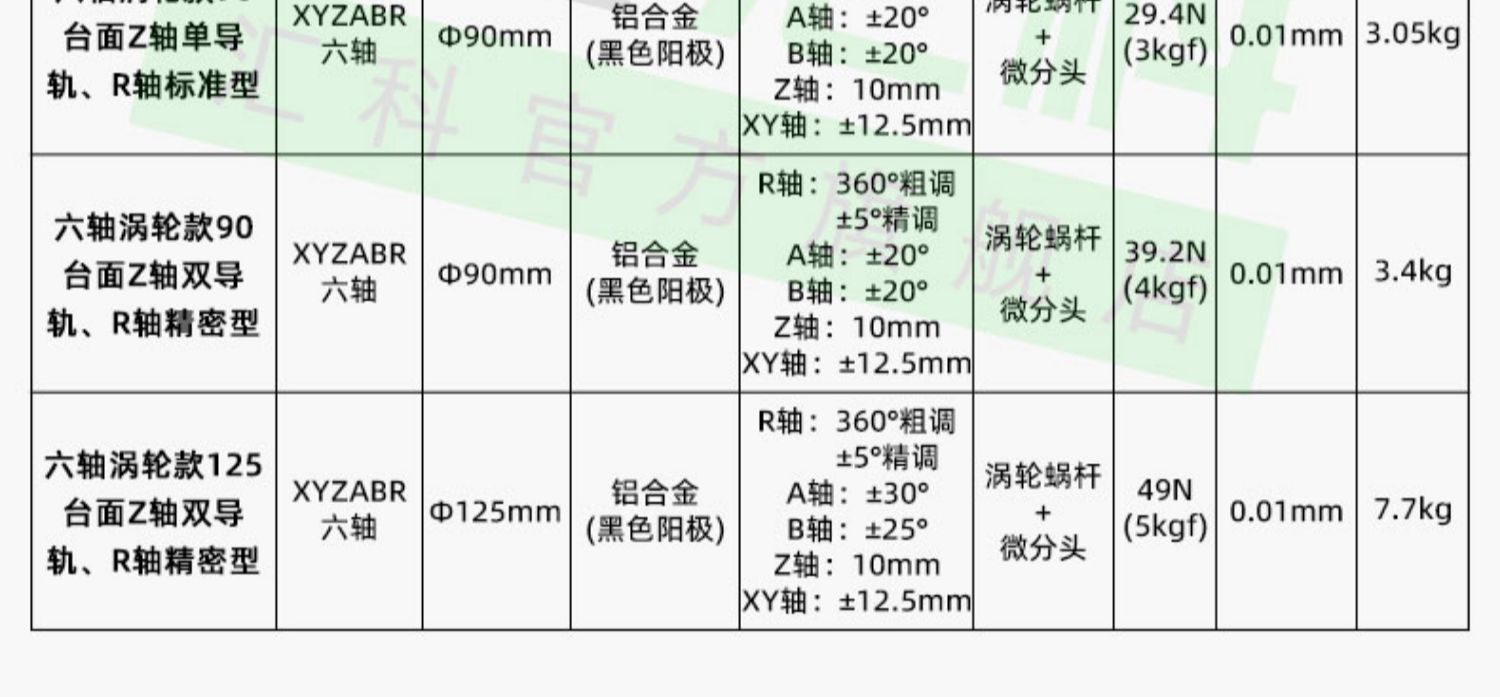

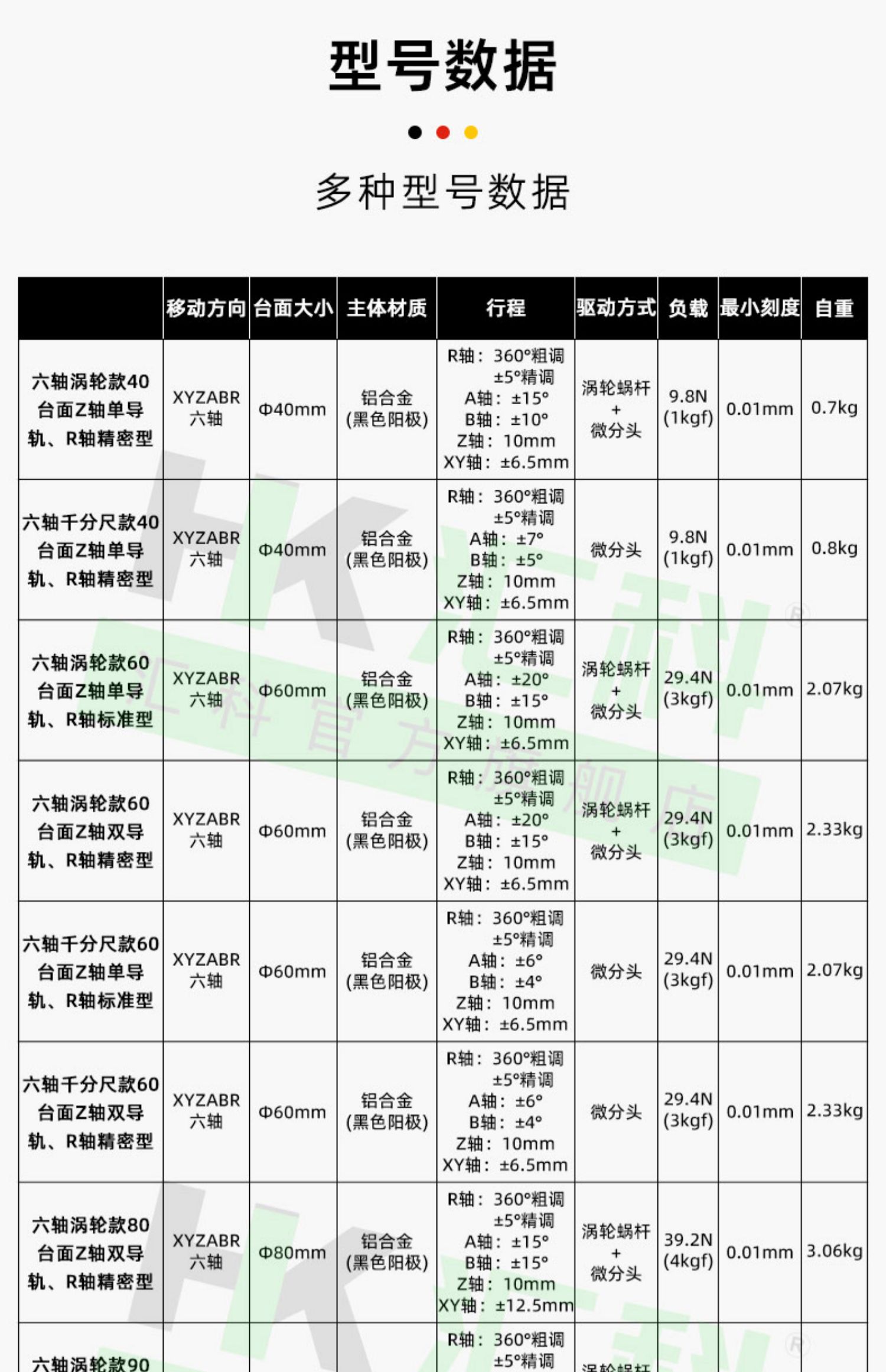

4. Cách lựa chọn sản phẩm
-
Tải trọng tĩnh/động: Đảm bảo tổng khối lượng của linh kiện gá lắp phía trên không vượt quá tải trọng cho phép của cụm bệ 6 chiều (tránh làm kẹt cơ cấu rãnh trượt hoặc làm giảm độ chính xác panme).
-
Kích thước mặt bàn & Hành trình di chuyển: Chọn kích thước mặt bệ tròn/vuông phù hợp với gá kẹp linh kiện và phạm vi khoảng cách/góc cần vi chỉnh trong thực tế.
