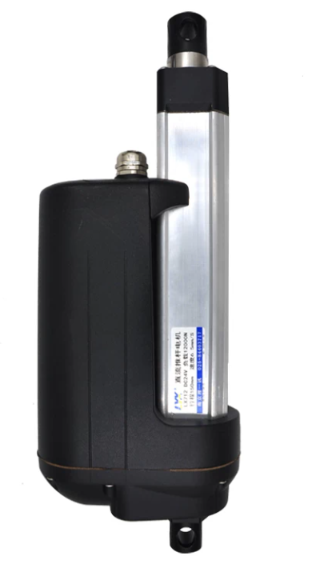

Xy Lanh Điện Công Nghiệp Siêu Tải Trọng 12000N (1.2 Tấn) LX712 – Động Cơ Tuyến Tính DC 12V

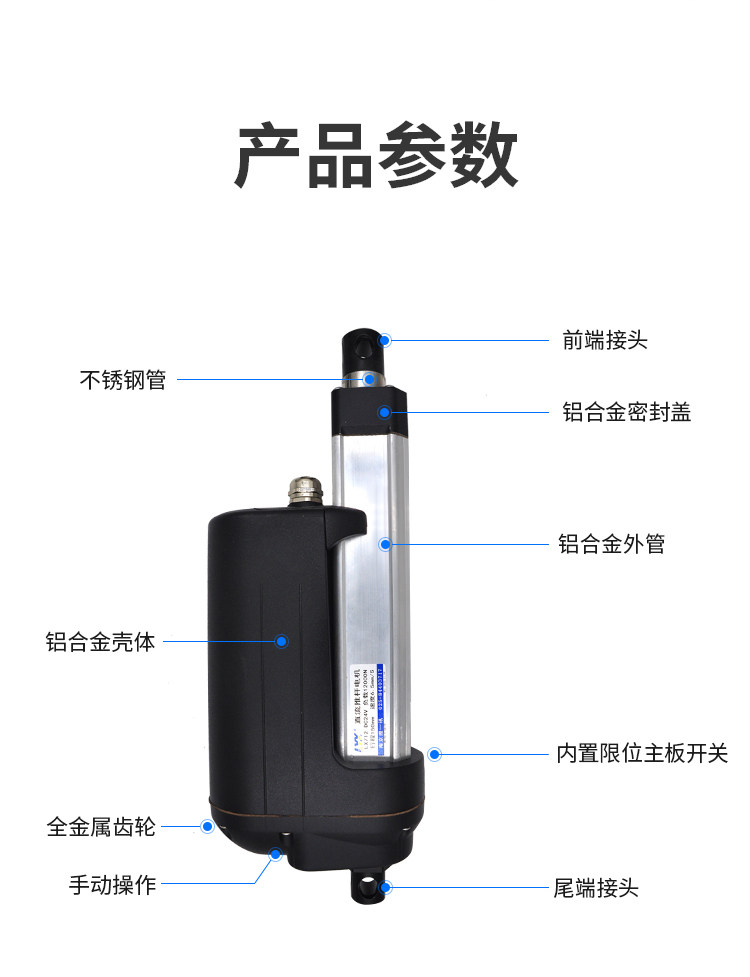

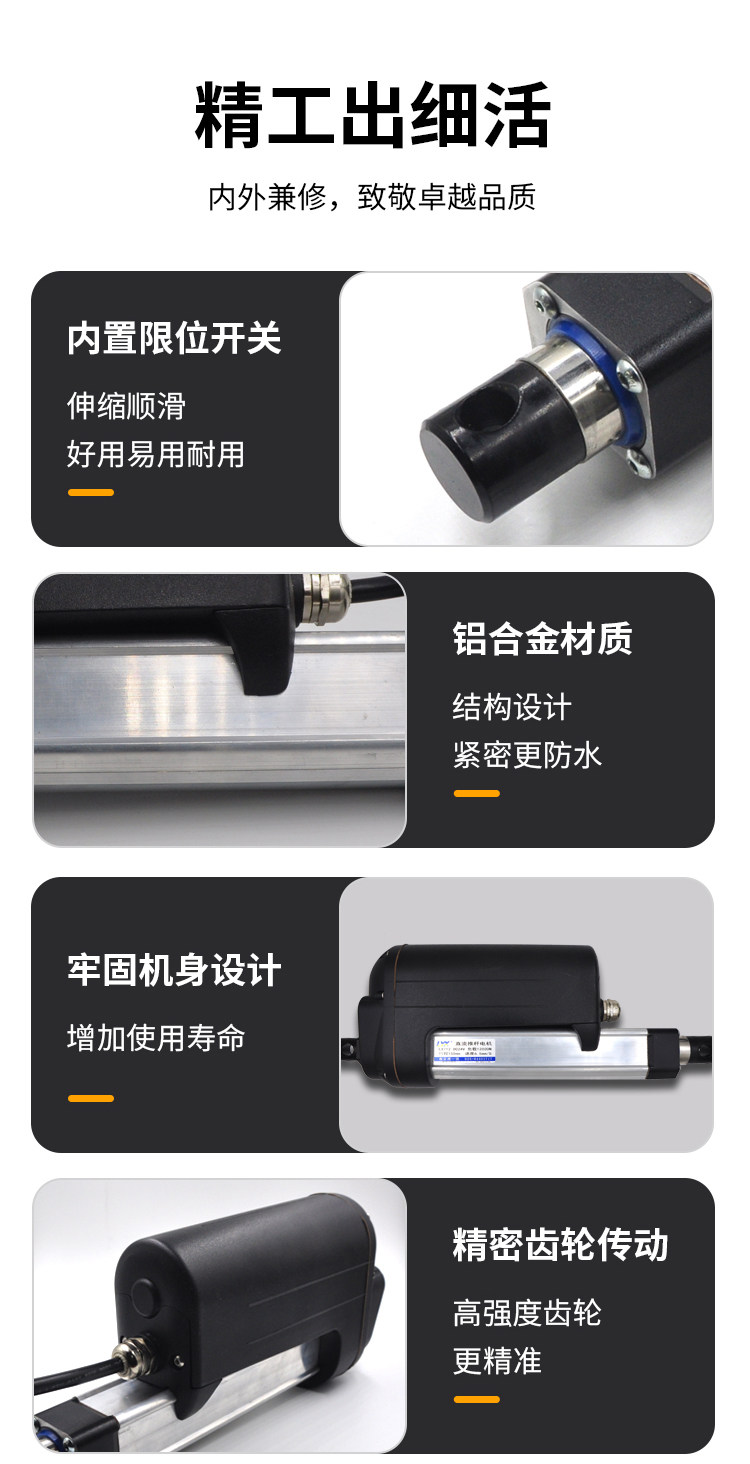

1. Cấu tạo

• Động cơ một chiều công suất cao (Heavy-Duty DC Motor): Động cơ hiệu suất lớn chuyên dùng cho các ứng dụng tải trọng nặng, hỗ trợ các mức điện áp linh hoạt 12V, 24V, 36V và 48V DC.

• Hộp giảm tốc bánh răng công nghiệp: Hệ thống truyền động cơ khí gia cường bằng kim loại chịu lực, tối ưu hóa mô-men xoắn để kéo/đẩy tải trọng lên đến 1.2 tấn.

• Trục vít – Đai ốc truyền lực lớn: Chuyển đổi chuyển động quay thành chuyển động tịnh tiến tuyến tính với độ cứng vững và khả năng chịu lực nén/kéo cực cao.

• Thân vỏ ống lồng hợp kim siêu bền: Vỏ bọc bảo vệ làm từ hợp kim kết hợp nhựa kỹ thuật chắc chắn, chống va đập và bảo vệ tối ưu hệ thống bên trong.

• Đầu gá bắt chốt (Clevis Mount): Thiết kế lỗ xỏ chốt chịu lực ở hai đầu, giúp liên kết linh hoạt, chắc chắn vào khung bệ máy.

• Công tắc hành trình tích hợp: Cơ chế ngắt điện tự động khi ty đẩy dịch chuyển đến giới hạn tối đa hoặc co rút hoàn toàn, giúp bảo vệ động cơ chống cháy.

2. Nguyên lý hoạt động

• Khi cấp nguồn điện một chiều (12V, 24V, 36V hoặc 48V) vào hệ thống:

  1. Động cơ DC khởi động, truyền mô-men xoắn qua hộp giảm tốc bánh răng chịu lực nặng.

  2. Trục vít bên trong quay, làm dịch chuyển thanh ty đẩy tịnh tiến theo chiều dọc trục (vươn ra hoặc thu vào).

  3. Lực đẩy tuyến tính mạnh mẽ tác động trực tiếp lên tải trọng hạng nặng (tối đa đạt 12000N tương đương 1200KG).

  4. Khi đạt đến điểm cuối của hành trình, công tắc hành trình tự động ngắt mạch để dừng động cơ an toàn.

  5. Đảo chiều cực tính nguồn điện (+/-) để đổi hướng chuyển động tịnh tiến ngược lại.

3. Ứng dụng

• Cơ khí công nghiệp nặng & Tự động hóa: Bệ nâng hàng hóa tải trọng lớn, bàn thao tác cơ khí hạng nặng, cửa sập nhà xưởng công nghiệp.

• Thiết bị chuyên dụng & Giao thông vận tải: Hệ thống nâng hạ thùng xe tải, xe chuyên dụng, thiết bị công trình xây dựng.

• Nông nghiệp quy mô lớn: Cơ cấu nâng hạ trên các máy móc nông nghiệp cỡ lớn, hệ thống điều khiển tự động ngoài trời.

• Năng lượng & Kiến trúc: Hệ thống định vị góc xoay tấm pin mặt trời công suất lớn (Solar Tracker), các cơ cấu nâng hạ kiến trúc đặc biệt.

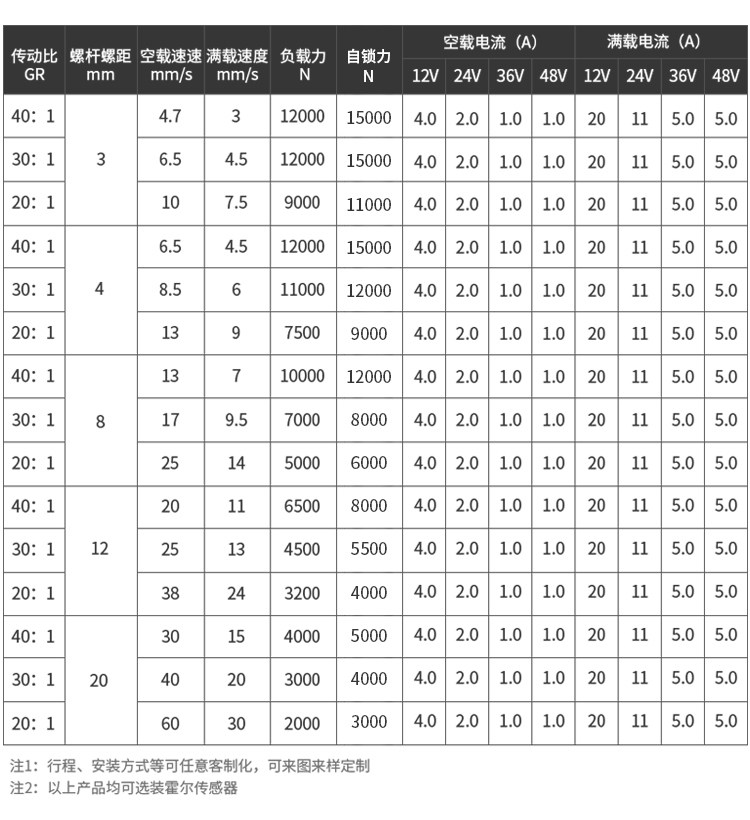

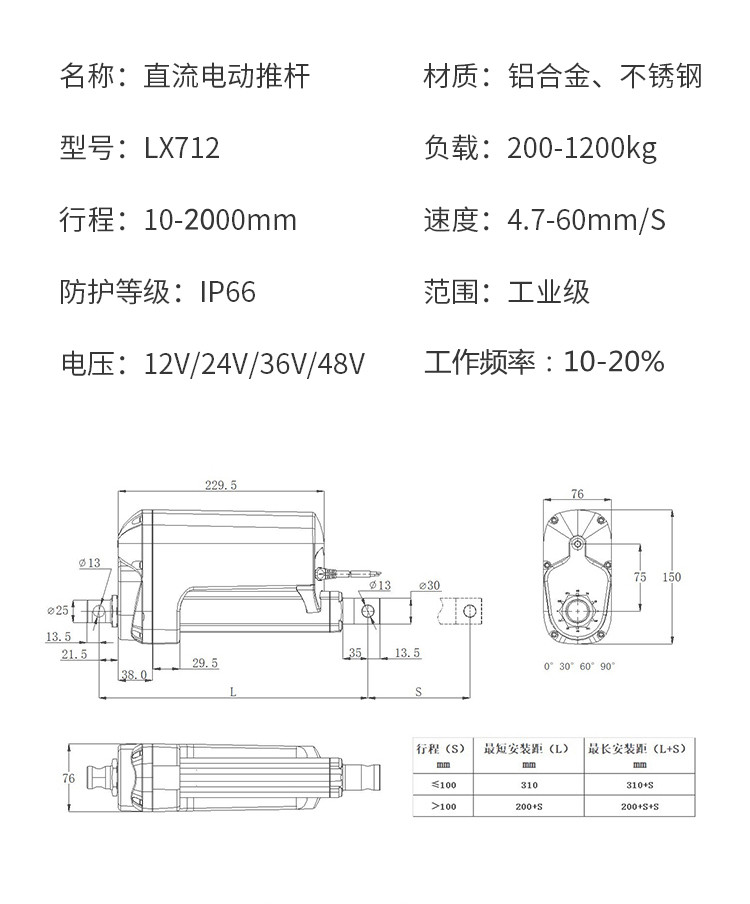

4. Cách tính toán lựa chọn

Khi lựa chọn dòng xy lanh điện siêu tải trọng LX712 này, cần tính toán kỹ lưỡng các thông số sau:

• Tải trọng nâng thực tế ($F$): Thiết bị có sức nâng tối đa lên đến 12000N (1200KG / 1.2 tấn). Để đảm bảo tuổi thọ và độ an toàn lâu dài, nên thiết kế tải trọng thực tế của ứng dụng ở mức khoảng 70-80% công suất tối đa.

• Hành trình ($S$ – Stroke): Đa dạng các tùy chọn hành trình tiêu chuẩn từ ngắn đến rất dài: $50\text{mm}, 100\text{mm}, 150\text{mm}, 250\text{mm}, 300\text{mm}, 350\text{mm}, 400\text{mm}, 600\text{mm}, 700\text{mm}, 800\text{mm}, 900\text{mm}, 1000\text{mm}$ (hoặc đặt hàng hành trình tùy chỉnh).

• Điện áp nguồn ($U$): Lựa chọn chuẩn điện áp tương thích với hệ thống cung cấp sẵn có: 12V, 24V, 36V hoặc 48V DC.

5. Các lưu ý khi sử dụng

• Tuyệt đối tránh lực tải ngang (Lateral Load): Dòng xy lanh chuyên dụng này chịu lực đẩy/kéo dọc trục cực tốt nhưng không chịu được lực uốn hoặc lực tác động vuông góc ngang ty đẩy. Cần lắp đặt đúng hướng để tránh làm cong trục.

• Đảm bảo công suất và dòng điện nguồn cấp: Động cơ hạng nặng khi khởi động nâng tải trọng lớn yêu cầu nguồn điện hoặc ắc quy cấp đủ dòng (Amperes) để tránh hiện tượng sụt áp, gây yếu động cơ hoặc kích hoạt ngắt mạch.

• Gia cố khung gá chịu lực: Các điểm bắt chốt ở hai đầu xy lanh phải được liên kết vào kết cấu khung thép vững chắc đủ khả năng chịu tải 1.2 tấn.

• Chu kỳ làm việc (Duty Cycle): Tránh vận hành liên tục 100% thời gian với tải trọng tối đa để động cơ có thời gian tản nhiệt, giúp thiết bị hoạt động bền bỉ theo thời gian.

•
