1. Cấu tạo
-

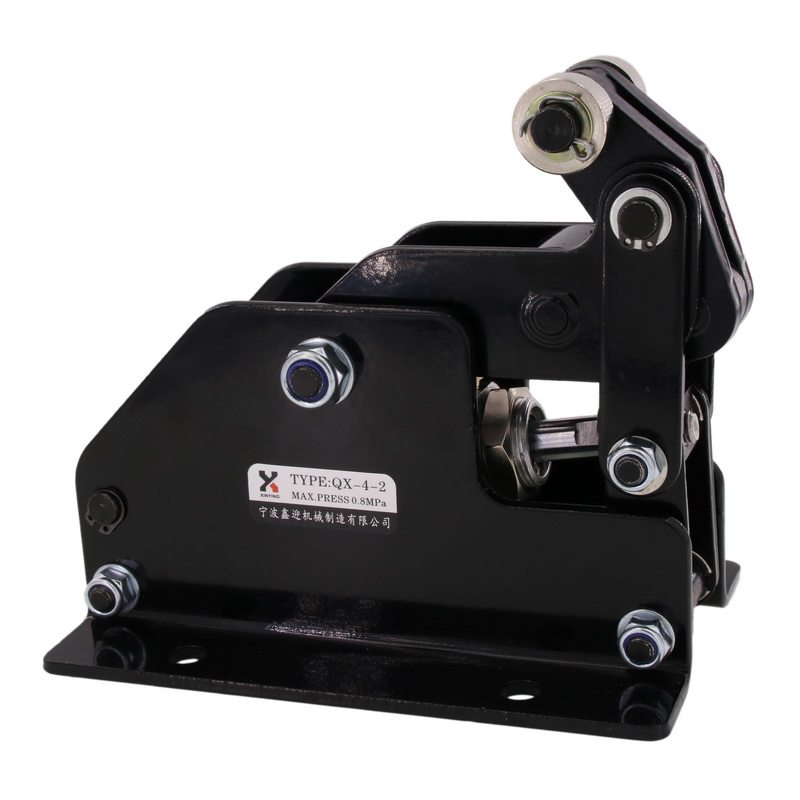

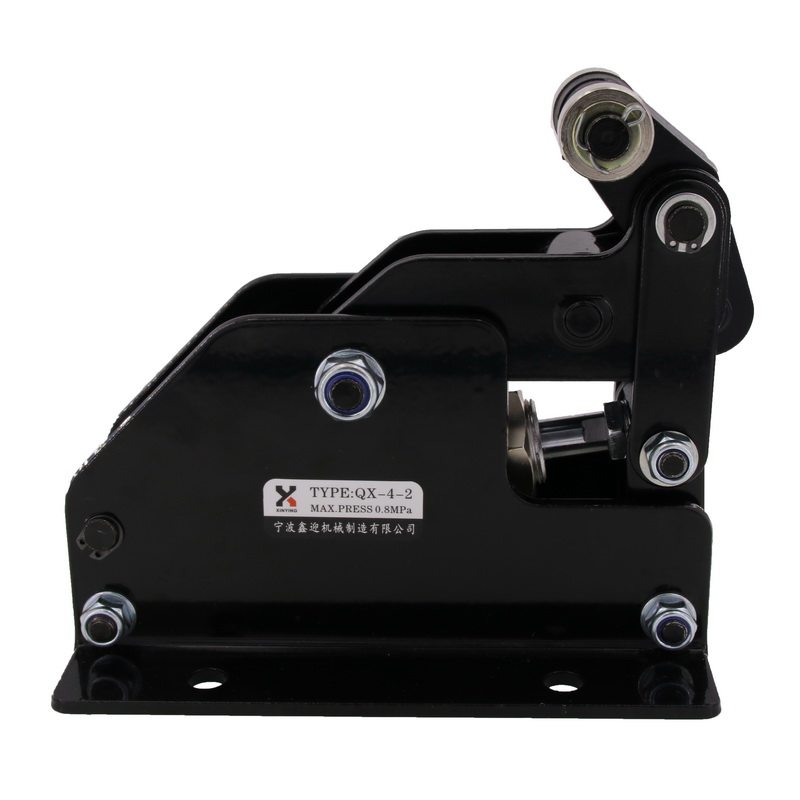

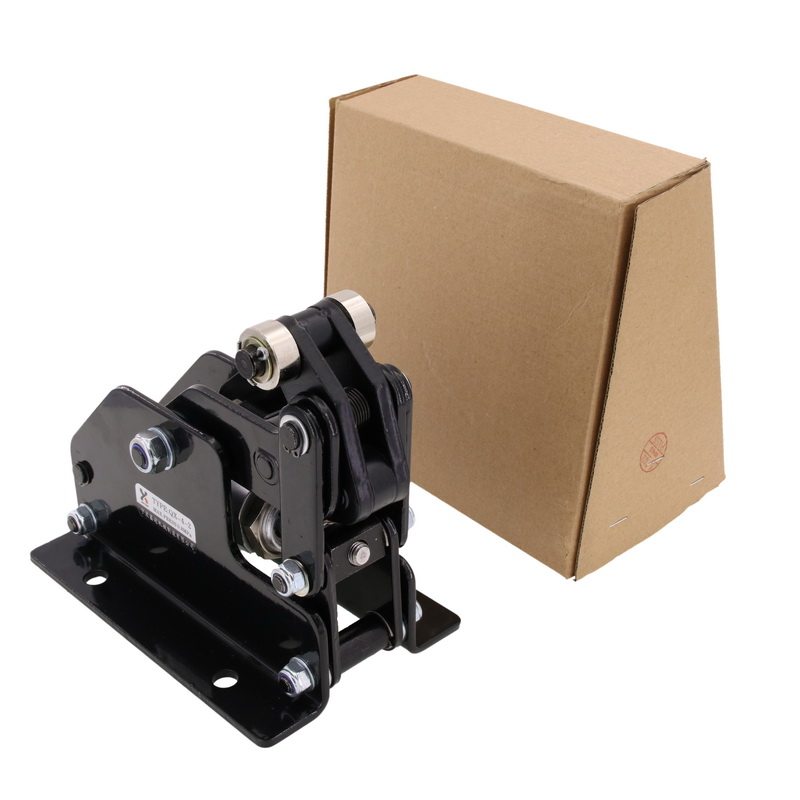

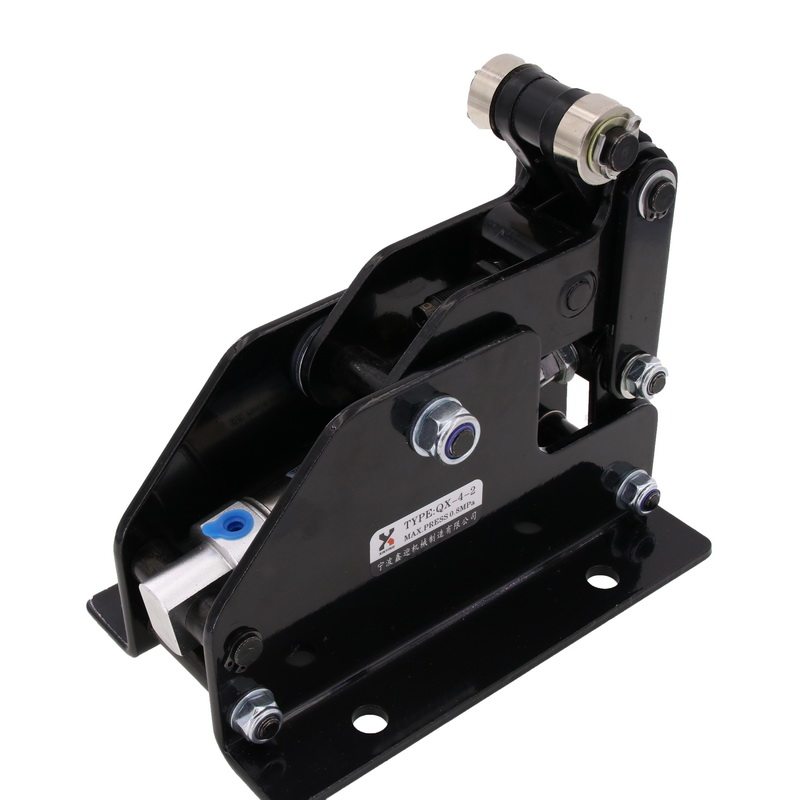

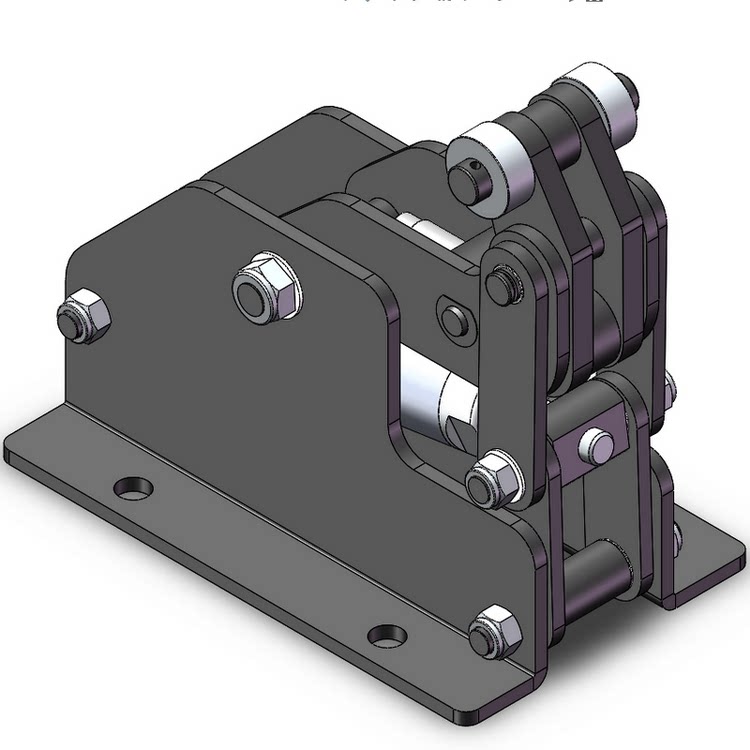

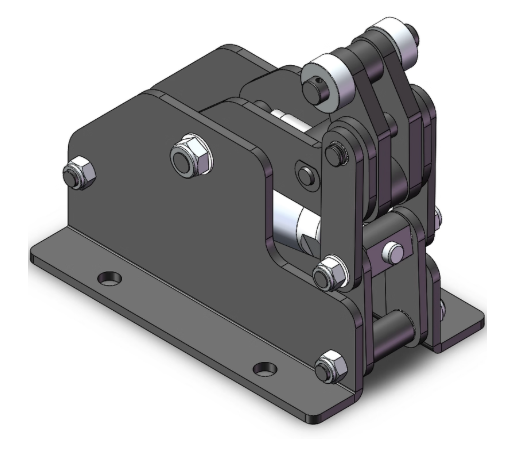

Thân xy lanh và bệ đỡ nằm ngang (Heavy-duty Body): Kết cấu khung thép vững chắc kiểu nằm ngang chuyên dùng cho cơ cấu chặn góc nặng.
-

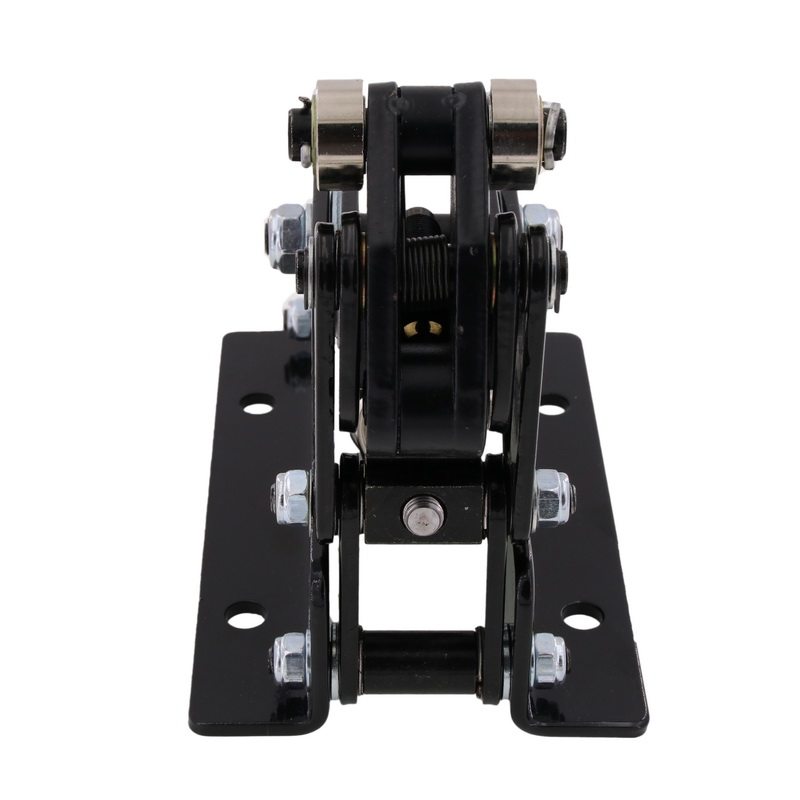

Con lăn (Roller – 滚轮): Làm bằng chất liệu thép carbon (碳钢), chịu lực ma sát và va đập tốt khi tiếp xúc với pallet/sản phẩm chạy trên băng tải.
-
Cơ cấu cần chặn & lò xo hồi vị: Tích hợp cần gạt có biên độ hạ xuống (hành trình hạ 30mm) và lực hồi vị nhỏ hơn 5N.
-

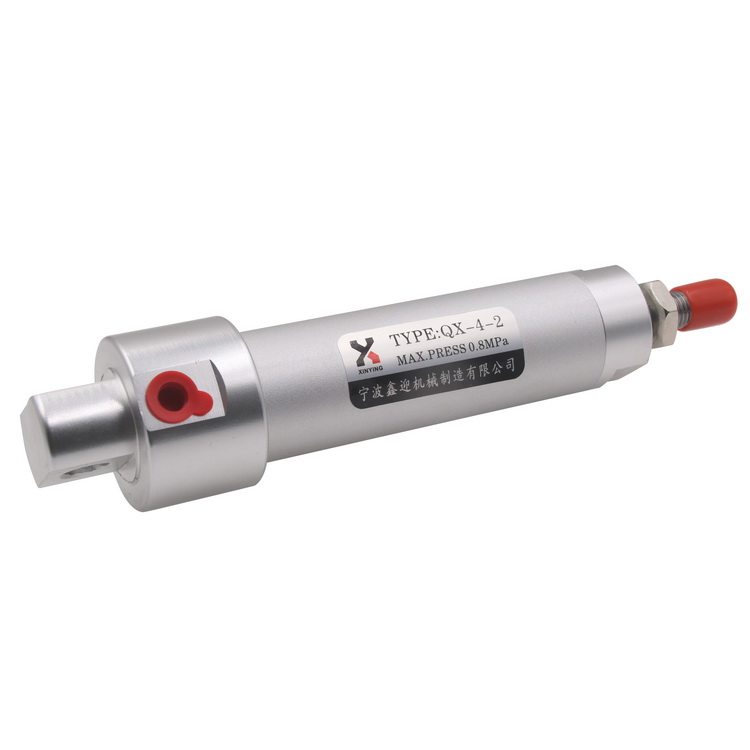

Đường cấp khí (气管接口): Ren kết nối tiêu chuẩn G1/8.
-
Phân loại hoạt động: Có 2 tùy chọn phiên bản gồm tác động đơn (单作用 – Single acting) và tác động kép (双作用 – Double acting).
2. Nguyên lý hoạt động
-
Khi cấp khí nén vào cổng kết nối với áp suất làm việc tiêu chuẩn từ 0.4 đến 1.0 MPa (thông số kỹ thuật đo ở 0.5 MPa):
-
Áp lực khí nén tác động đẩy cần chặn vươn lên hoặc thu xuống tùy theo cấu trúc tác động đơn/kép.
-
Cơ chế đệm chặn (缓冲挡停): Khi pallet hoặc vật phẩm di chuyển trên băng tải va đập vào con lăn thép carbon, cơ cấu giảm chấn và lò xo/khí nén bên trong hấp thụ lực va đập, giữ vật phẩm dừng lại chính xác tại vị trí chặn.
-
Khi cần giải phóng vật phẩm, tín hiệu khí nén thay đổi giúp cần chặn hạ xuống một đoạn (hành trình hạ 30mm), cho phép pallet tiếp tục di chuyển qua băng tải.
-
3. Ứng dụng
-
Hệ thống băng tải công nghiệp (Conveyor Systems): Dùng làm cơ cấu chặn, định vị và dừng pallet tự động trong các dây chuyền lắp ráp, dây chuyền sản xuất tự động hóa.
-
Ngành cơ khí tự động hóa & Kho thông minh: Phân loại sản phẩm, chặn dòng sản phẩm nặng trước các trạm thao tác robot hoặc trạm kiểm tra chất lượng (QC).
4. Cách tính toán lựa chọn
-
Dựa vào biểu đồ năng lực cản (阻挡能力曲线图): Phải tra cứu biểu đồ tương quan giữa trọng lượng tải (KG) và tốc độ băng tải (M/MIN). Ví dụ: Ở tốc độ băng tải thấp (~5 m/min), xy lanh chịu được tải trọng chặn lên tới hơn 300 kg; khi tốc độ tăng lên (~40 m/min), tải trọng chịu đựng giảm xuống còn khoảng 100 kg.
-
Thông số kỹ thuật định mức:
-
Phạm vi tải trọng khuyến nghị: 25 kg (tùy thuộc vào tốc độ di chuyển thực tế theo đồ thị).
-
Hành trình khí xi lanh: 40 mm.
-
Hành trình hạ của cần chặn: 30 mm.
-
Áp suất làm việc: 0.4 ~ 1.0 MPa.
-
-
Chọn kiểu tác động: Chọn phiên bản QX-4-2-DA (Tác động kép) hoặc Đơn tùy thuộc vào yêu cầu điều khiển hành trình hồi về bằng lò xo hay bằng áp lực khí.
5. Các lưu ý khi sử dụng
-
Tuân thủ biểu đồ tải trọng – tốc độ: Không để lực va đập vượt quá giới hạn trên biểu đồ cản lực của nhà sản xuất, tránh làm biến dạng con lăn hoặc gãy cơ cấu chặn bên trong.
-
Áp suất khí nén ổn định: Duy trì áp suất cấp trong khoảng 0.4 – 1.0 MPa (tối ưu ở 0.5 MPa) để lực đẩy và độ nhạy đệm đạt hiệu quả cao nhất.
-
Bảo dưỡng con lăn: Kiểm tra và tra mỡ định kỳ cho con lăn thép carbon để giảm ma sát trượt và tiếng ồn khi va đập với pallet liên tục.
