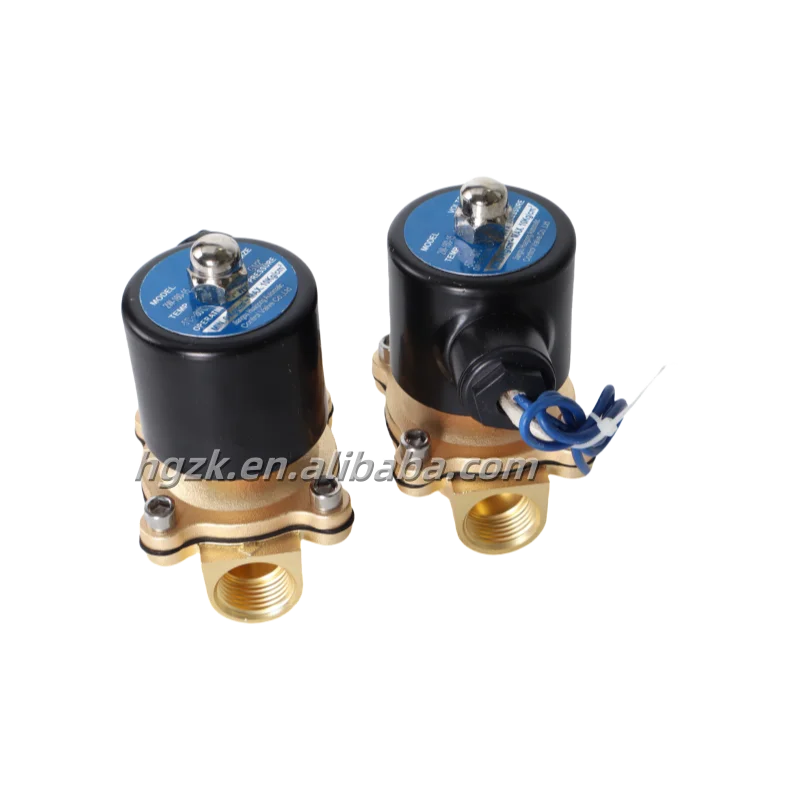

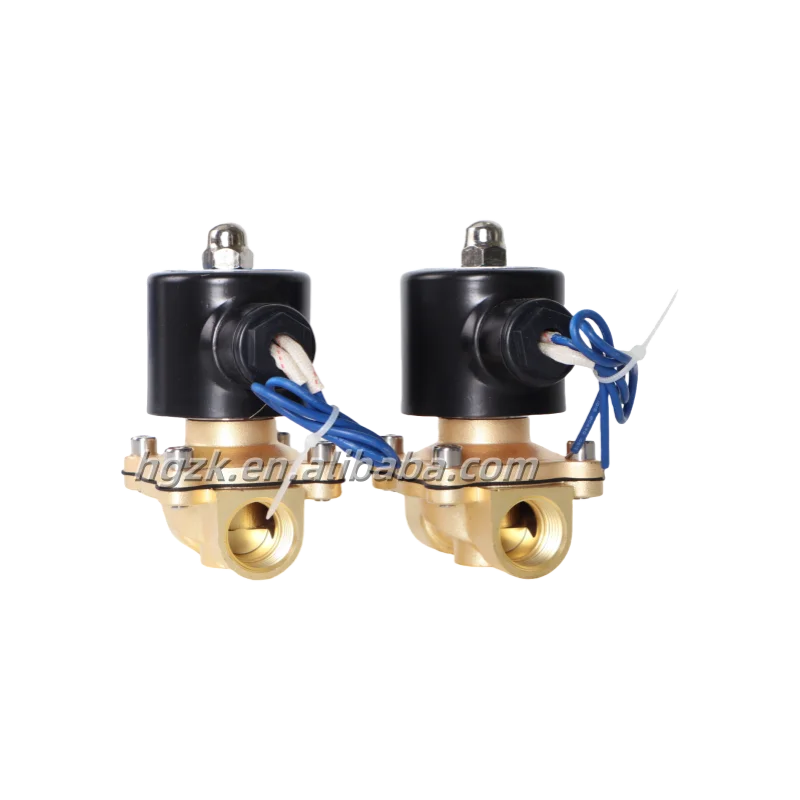

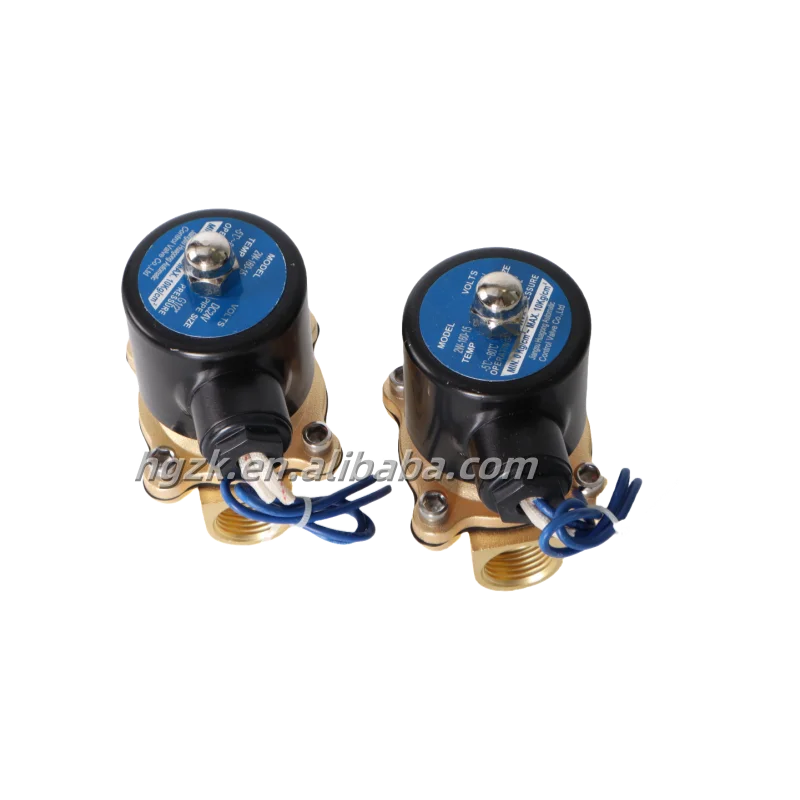

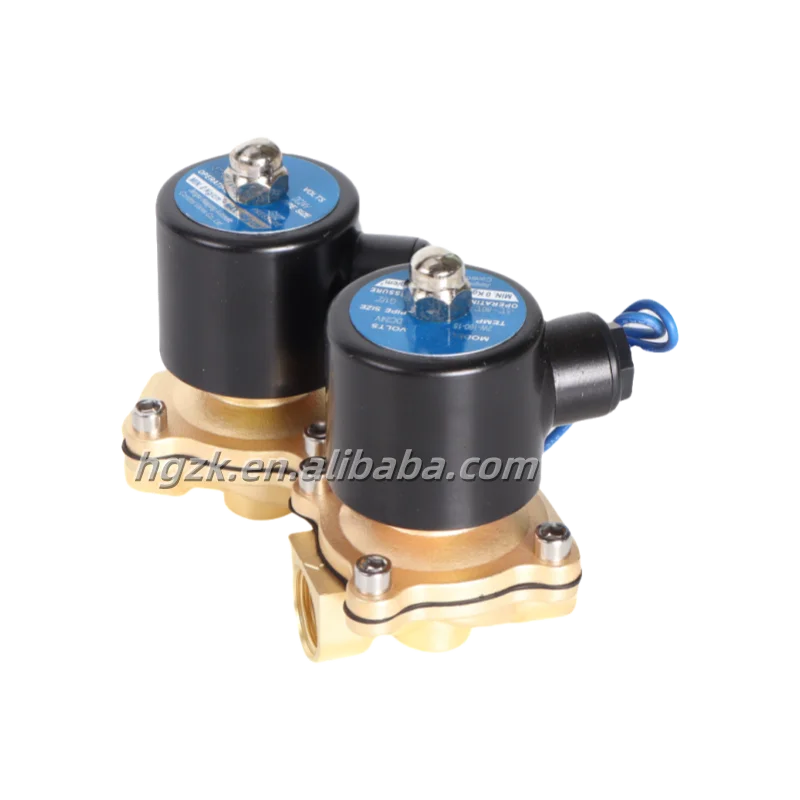

Giới thiệu van điện từ 24V bằng thau
Van điện từ 24V bằng thau là thiết bị dùng cuộn coil điện từ để điều khiển đóng/mở đường ống tự động theo tín hiệu từ PLC, rơ-le hoặc công tắc. Thân van bằng đồng thau (brass) bền, chống ăn mòn tốt với nước sạch, khí nén và dầu nhẹ. Điện áp 24V an toàn, dễ kết nối với tủ điện và hệ thống điều khiển công nghiệp.
Cấu tạo van điện từ
- Cuộn coil (cuộn hút): nhận điện 24V, tạo từ trường để kéo lõi van.
- Lõi từ (plunger/armature): bộ phận di chuyển để mở hoặc bịt cửa van.
- Lò xo hồi: đẩy lõi về vị trí đóng khi mất điện (kiểu thường đóng).
- Màng van / piston: tăng độ kín và hỗ trợ đóng mở với van có kiểu pilot.
- Thân van đồng thau: chịu áp lực, có ren trong tiêu chuẩn BSP/NPT.
- Gioăng làm kín (NBR/Viton/PTFE): chống rò rỉ, chọn theo loại lưu chất và nhiệt độ.
- Đầu cắm điện (DIN43650/dây ra): kết nối nguồn 24V.
Nguyên lý hoạt động
- Cấp điện 24V: cuộn coil sinh từ trường, hút lõi từ lên và mở cửa van, lưu chất đi qua.
- Ngắt điện: từ trường mất, lò xo đẩy lõi về, van đóng kín và chặn dòng chảy.
Với van thường đóng (NC), khi có điện thì van mở, mất điện thì van đóng. Loại pilot (gián tiếp) cần chênh áp tối thiểu để mở, loại tác động trực tiếp mở được kể cả áp 0.

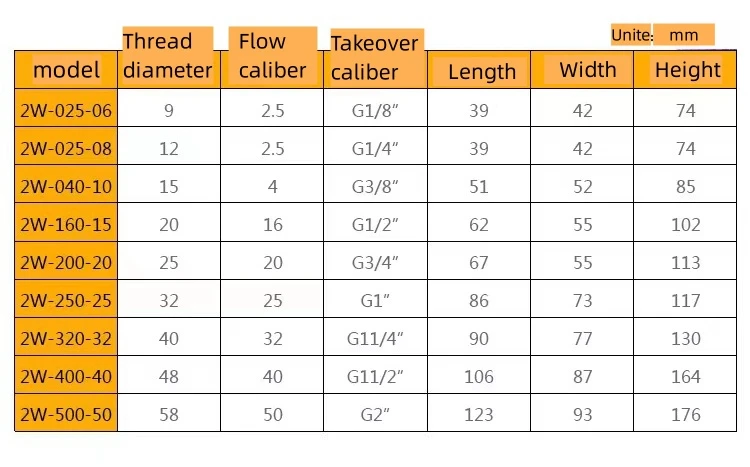

Thông số kỹ thuật tham khảo (đối chiếu model thực tế)
| Thông số | Giá trị |
|---|---|
| Kiểu van | 2 cửa 2 vị trí (2/2), thường đóng |
| Thân van | Đồng thau |
| Điện áp | 24VDC / 24VAC [chọn đúng loại bạn bán] |
| Công suất cuộn hút | [x] W |

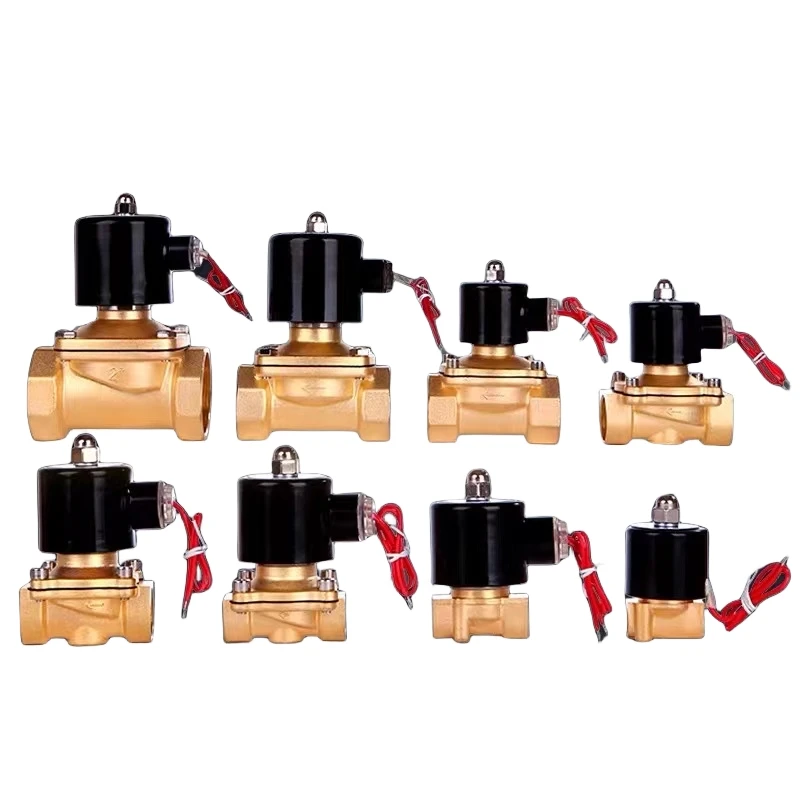

| Kích thước ren | [1/4″, 3/8″, 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″] |
| Áp suất làm việc | [0 – 10 bar] |
| Nhiệt độ lưu chất | [-5 ~ 90°C] (gioăng NBR) |
| Lưu chất | Nước sạch, khí nén, dầu nhẹ |
| Gioăng | NBR / Viton |
| Thương hiệu | DOLOHA |
| Xuất xứ | [Trung Quốc/…] |
Ứng dụng
- Hệ thống tưới tiêu tự động, phun sương.
- Hệ thống xử lý nước, lọc RO, nước cấp nồi hơi.
- Máy giặt công nghiệp, máy rửa xe, máy đóng chai.
- Hệ thống khí nén trong máy tự động hóa.
- Máy pha chế, máy bán hàng tự động, máy làm đá.
- Dây chuyền bôi trơn bằng dầu nhẹ.
Cách chọn van điện từ 24V phù hợp
- Chọn đúng điện áp: 24VDC và 24VAC không dùng lẫn.
- Chọn kích thước ren theo đường ống và lưu lượng.
- Chọn vật liệu gioăng theo lưu chất và nhiệt độ (NBR cho nước/khí, Viton cho dầu và hóa chất nhẹ).
- Kiểm tra áp suất tối thiểu nếu là van pilot.
- Không dùng cho nước có cặn lớn hoặc hóa chất ăn mòn mạnh mà không có lọc hoặc đổi vật liệu (inox 304/316).
