Thanh Răng Nghiêng Mài Chính Xác Cao Cấp 6 (Mod 1.5 – Mod 10)
Thanh răng nghiêng mài chính xác cao là linh kiện truyền động cơ khí chất lượng cao, chuyên dùng trong các hệ thống tự động hóa đòi hỏi độ chính xác định vị tuyệt đối và tốc độ vận hành lớn. Sản phẩm được mài mặt răng tỉ mỉ đạt cấp chính xác 6, kết hợp khoan lỗ sẵn sàng lắp đặt.
1. Cấu Tạo Kỹ Thuật
-

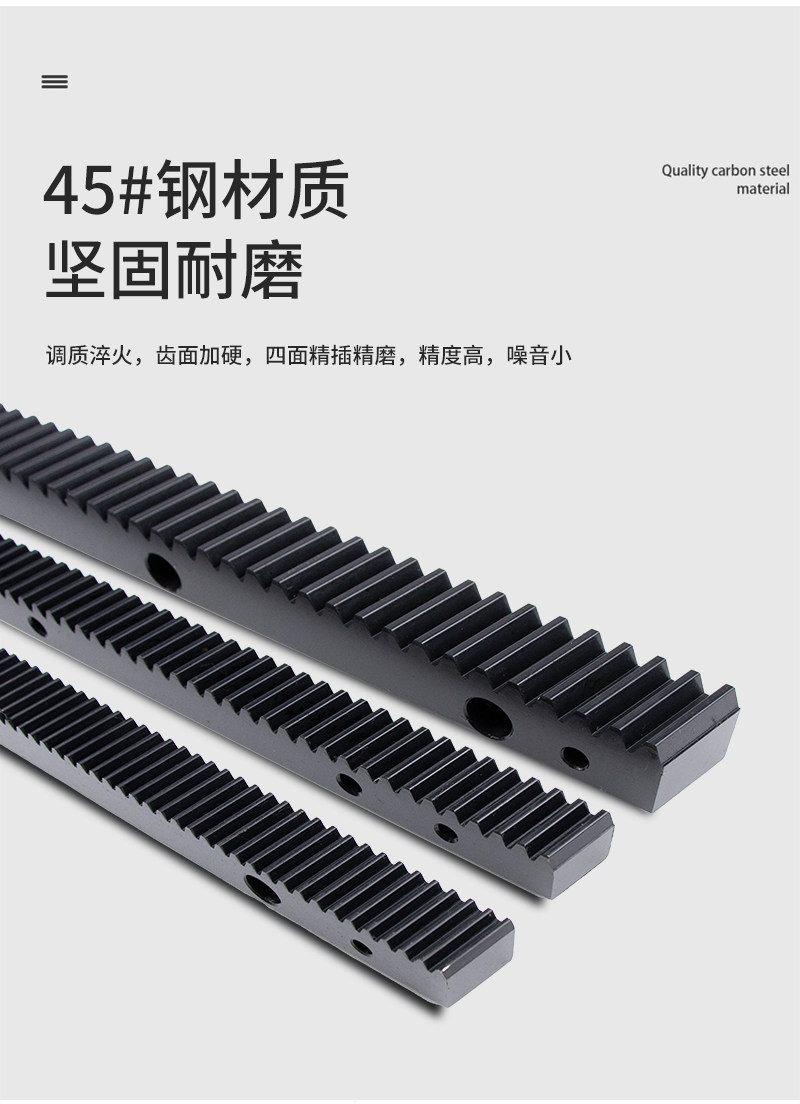

Vật liệu chế tạo: Thép hợp kim chất lượng cao (như thép 45# hoặc thép tôi cao tần), qua xử lý nhiệt luyện toàn diện giúp bề mặt răng cứng chắc, chống mài mòn tối ưu.
-
Biên dạng răng: Răng nghiêng (Helical teeth) với góc xoắn tiêu chuẩn được mài nhẵn bề mặt (Ground rack). Thiết kế răng nghiêng giúp tăng tỷ lệ ăn khớp đồng thời giữa các răng.
-
Độ chính xác: Đạt cấp chính xác 6 (Precision Grade 6), đảm bảo sai số bước răng cực thấp, hạn chế tối đa độ rơ (backlash) khi truyền động.
-

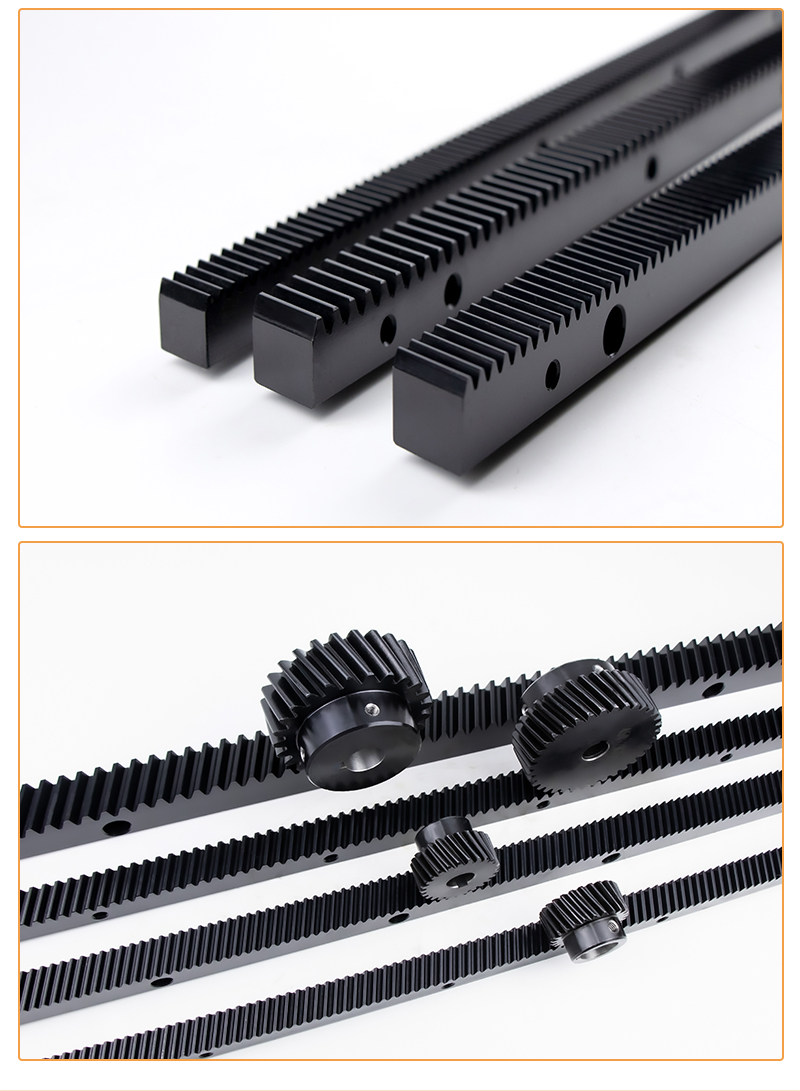

Gia công sẵn: Thân thanh răng đã được khoan sẵn lỗ định vị bắt vít (pre-drilled holes), giúp kỹ thuật viên dễ dàng căn chỉnh và lắp đặt trực tiếp lên dầm máy mà không cần gia công lại.
-

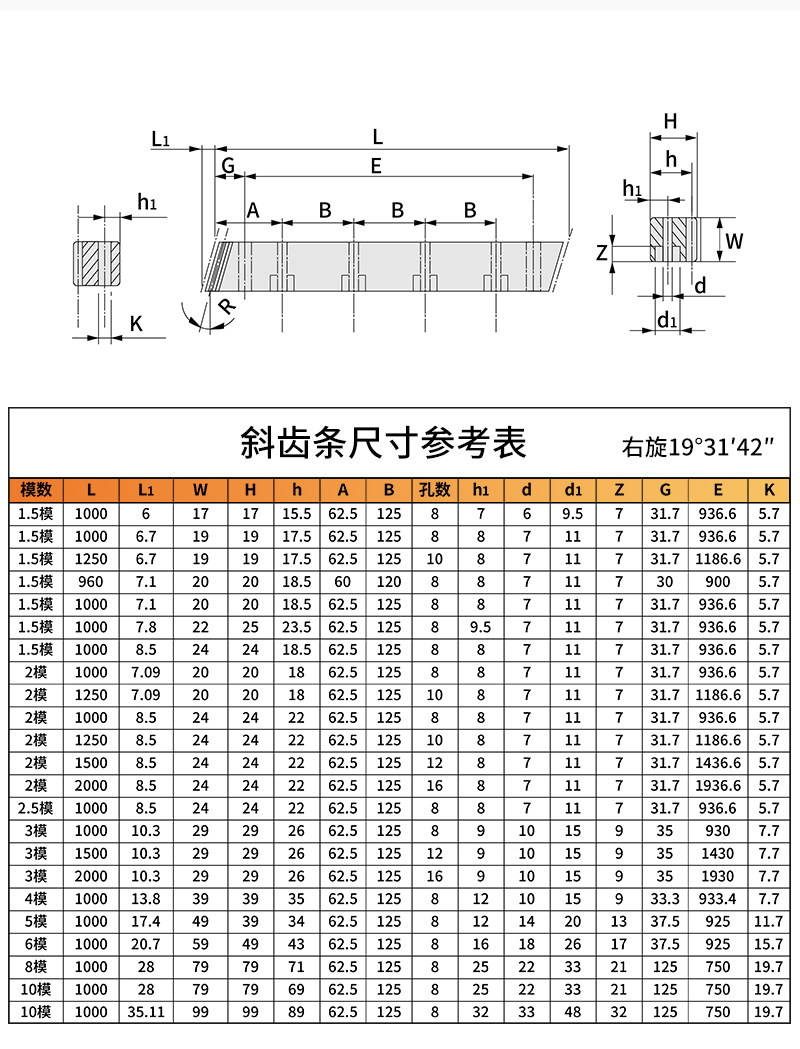

Đa dạng quy mô: Có sẵn các module từ nhỏ đến lớn (Mod 1.5, Mod 2, Mod 3, Mod 5, Mod 6, Mod 8, Mod 10) đáp ứng mọi tải trọng thiết kế.
2. Nguyên Lý Hoạt Động

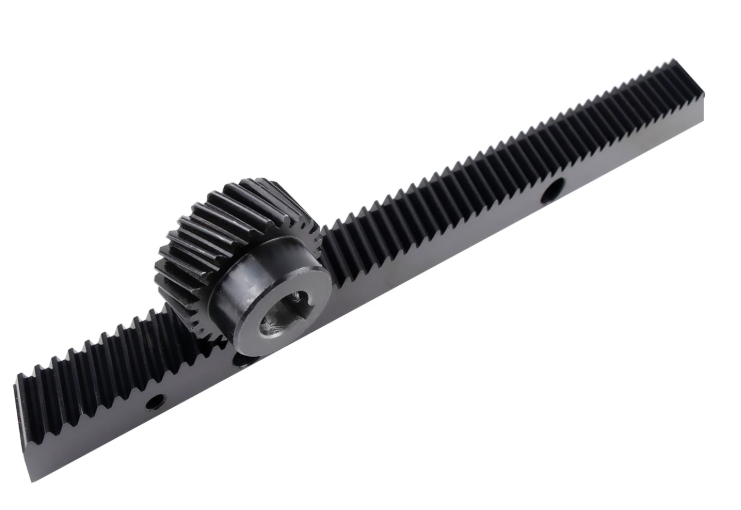

Thanh răng nghiêng hoạt động theo nguyên lý cơ học biến chuyển động quay thành chuyển động tịnh tiến tuyến tính (hoặc ngược lại) thông qua sự ăn khớp giữa bánh răng nghiêng (Pinion) và thanh răng (Rack):
-
Khi động cơ truyền mô-men xoắn làm quay bánh răng chủ động, các răng của bánh răng sẽ đẩy và tỳ khớp liên tục lên các bước răng nghiêng của thanh răng.
-

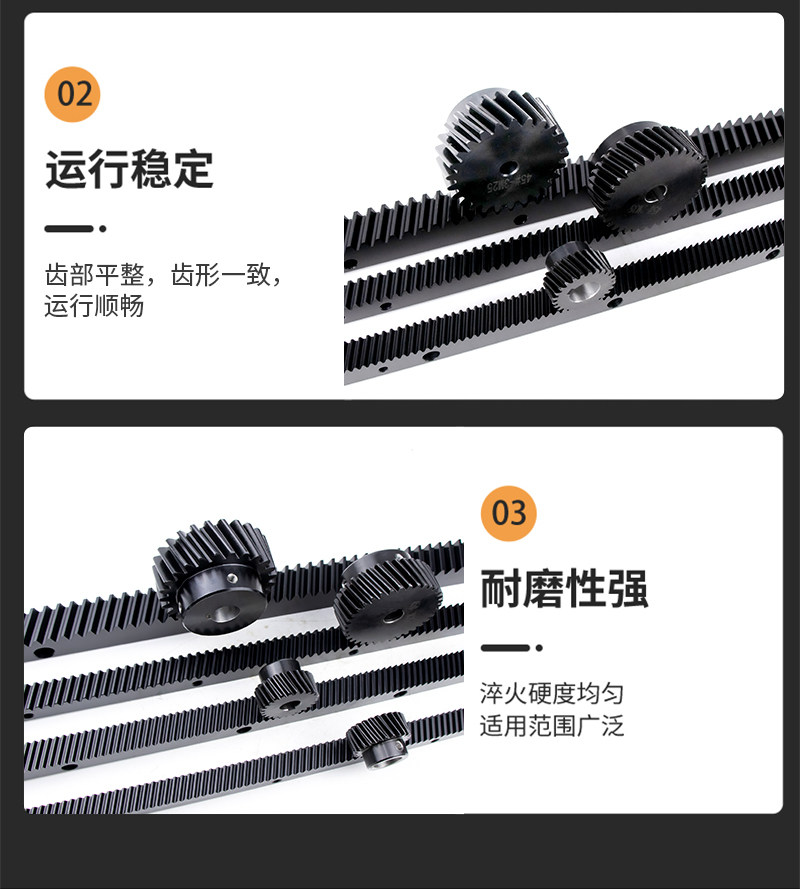

Nhờ cấu trúc răng nghiêng, quá trình ăn khớp diễn ra theo đường chéo thay vì ăn khớp đột ngột theo cả chiều dài răng như răng thẳng. Điều này giúp lực truyền tải được phân bố đều hơn, giảm thiểu xung lực va đập, giúp cơ cấu chuyển động mượt mà, êm ái và giảm tiếng ồn đáng kể ngay cả khi vận hành ở tốc độ cao.
3. Ứng Dụng Thực Tế
Nhờ ưu điểm vượt trội về độ chính xác và khả năng chịu tải lớn, thanh răng nghiêng mài chính xác được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:
-
Máy gia công CNC: Dùng làm trục truyền động chính (trục X, trục Y) cho các dòng máy cắt laser fiber, máy phay CNC khổ lớn, máy khắc gỗ CNC yêu cầu tốc độ di chuyển nhanh và độ lặp lại chính xác cao.
-
Hệ thống tự động hóa công nghiệp: Cơ cấu truyền động tuyến tính cho các dây chuyền lắp ráp tự động, cẩu trục thông minh, robot công nghiệp gắp đặt sản phẩm.
-
Ngành cơ khí chế tạo máy: Sử dụng trong các hệ thống băng tải nặng, thang máy nâng hàng kiểu thanh răng – bánh răng, và các cơ cấu máy tự động hóa không tiêu chuẩn khác.
