1. Cấu tạo
| Bộ phận | Chức năng |
|---|---|
| Vỏ trục (thân Ø80mm) | Hợp kim nhôm/thép, bên trong có áo nước (water jacket) làm mát |
| Stator | Cuộn dây 3 pha cố định, tạo từ trường quay |
| Rotor + trục chính | Rotor lồng suốt trên trục thép cứng, quay tốc độ cao |
| Vòng bi (bạc đạn) | Bi tiếp xúc góc chính xác cao, thường 2 bi trước và 1-2 bi sau |
| Đầu kẹp ER20 + đai ốc | Kẹp dao có đường kính 3-13mm bằng collet |
| Cổng nước vào/ra | Hai đầu nối ở đuôi trục, cấp nước làm mát tuần hoàn |

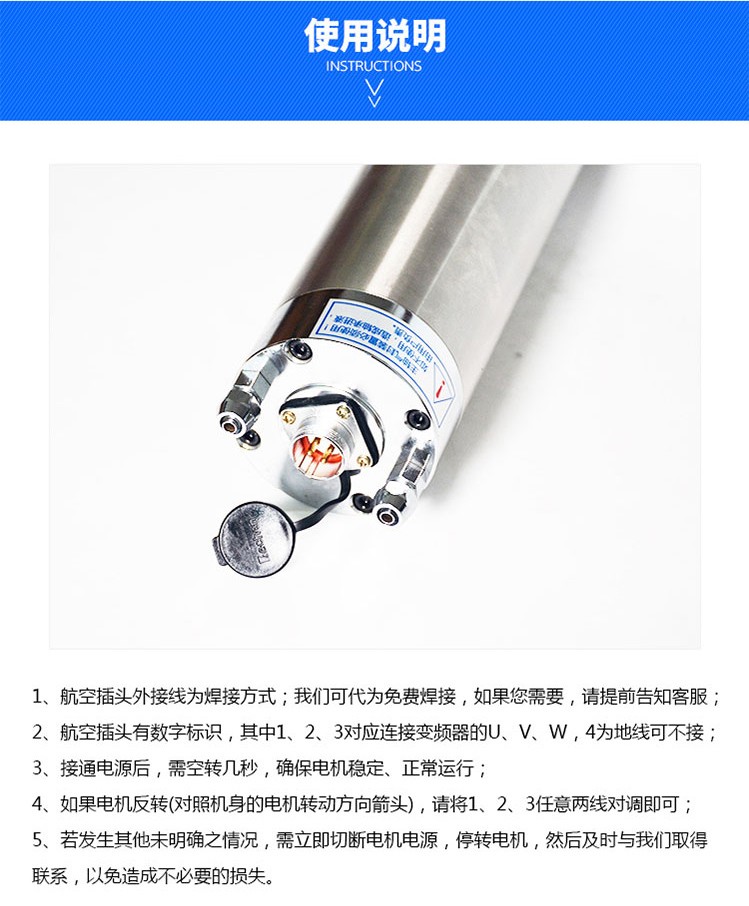

| Dây nguồn và đầu cấp điện | Nhận điện 3 pha từ biến tần |
2. Nguyên lý hoạt động
Spindle là động cơ không đồng bộ 3 pha cao tần. Biến tần cấp dòng 3 pha tần số cao (thường đến 400Hz), tạo từ trường quay trong stator. Từ trường này cảm ứng dòng điện trong rotor và sinh mô-men làm trục quay. Tốc độ tính theo công thức n = 120·f/p. Với 400Hz và 2 cực, trục đạt 24.000 vòng/phút.
Nước chạy tuần hoàn qua áo nước lấy nhiệt từ stator và vòng bi. Nhờ vậy trục chạy êm, nhiệt thấp, tuổi thọ cao và hoạt động liên tục được nhiều giờ mà không cần quạt gió.
3. Ứng dụng
- Máy khắc CNC, router CNC cắt khắc gỗ, MDF, nhựa, acrylic
- Cắt, phay nhôm tấm, hợp kim nhôm, profile cửa
- Khắc đá, đá nhân tạo, ngọc, kính mỏng (kèm dao phù hợp)
- Gia công khuôn mẫu nhỏ, đồ gá, mạch PCB
- Máy khoan, phay, mài tự động hóa tích hợp trục chính

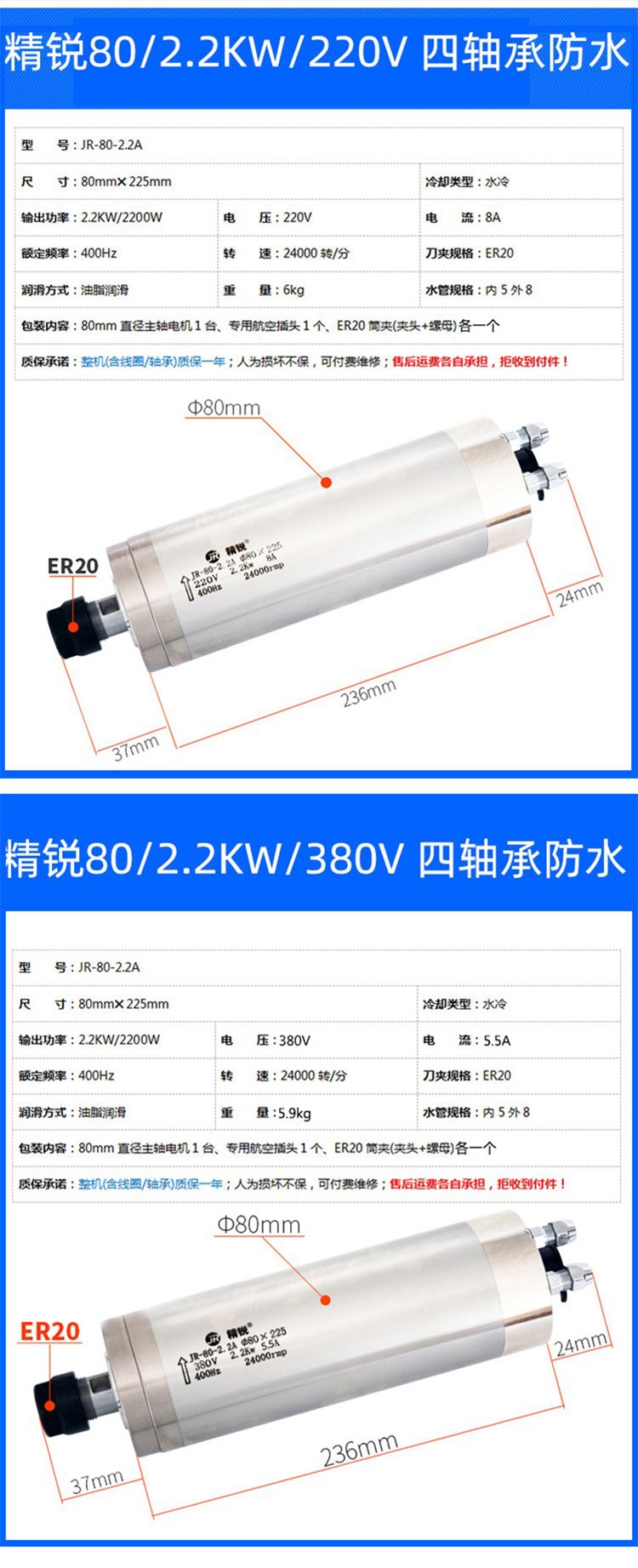

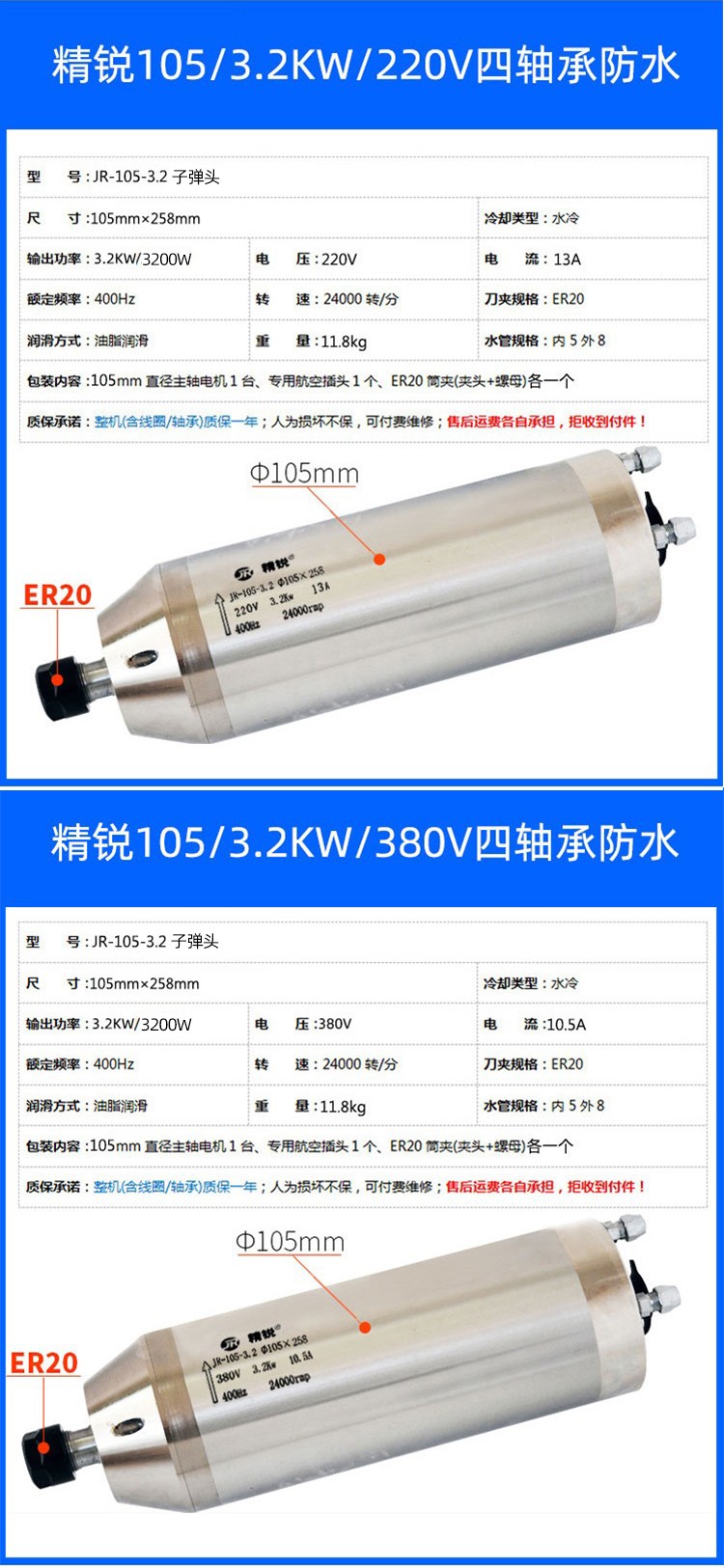

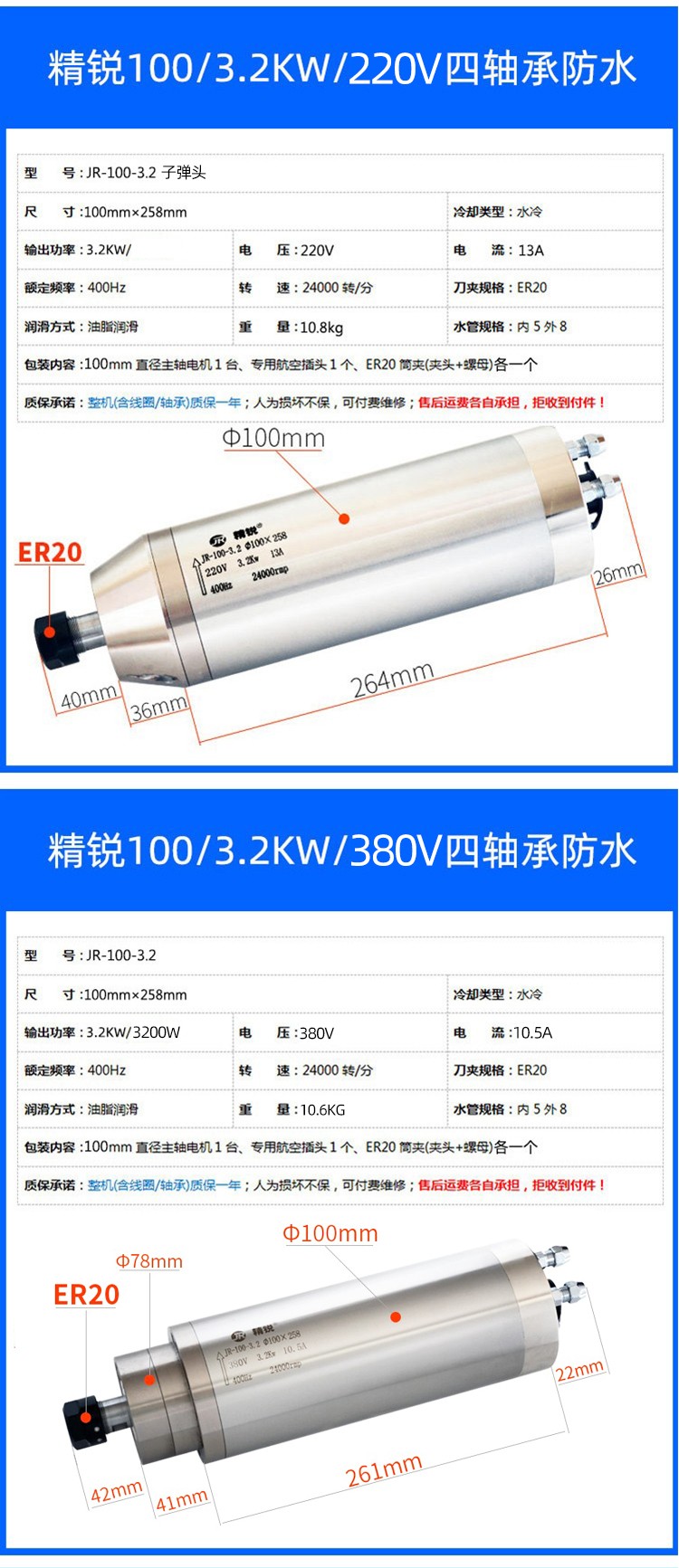

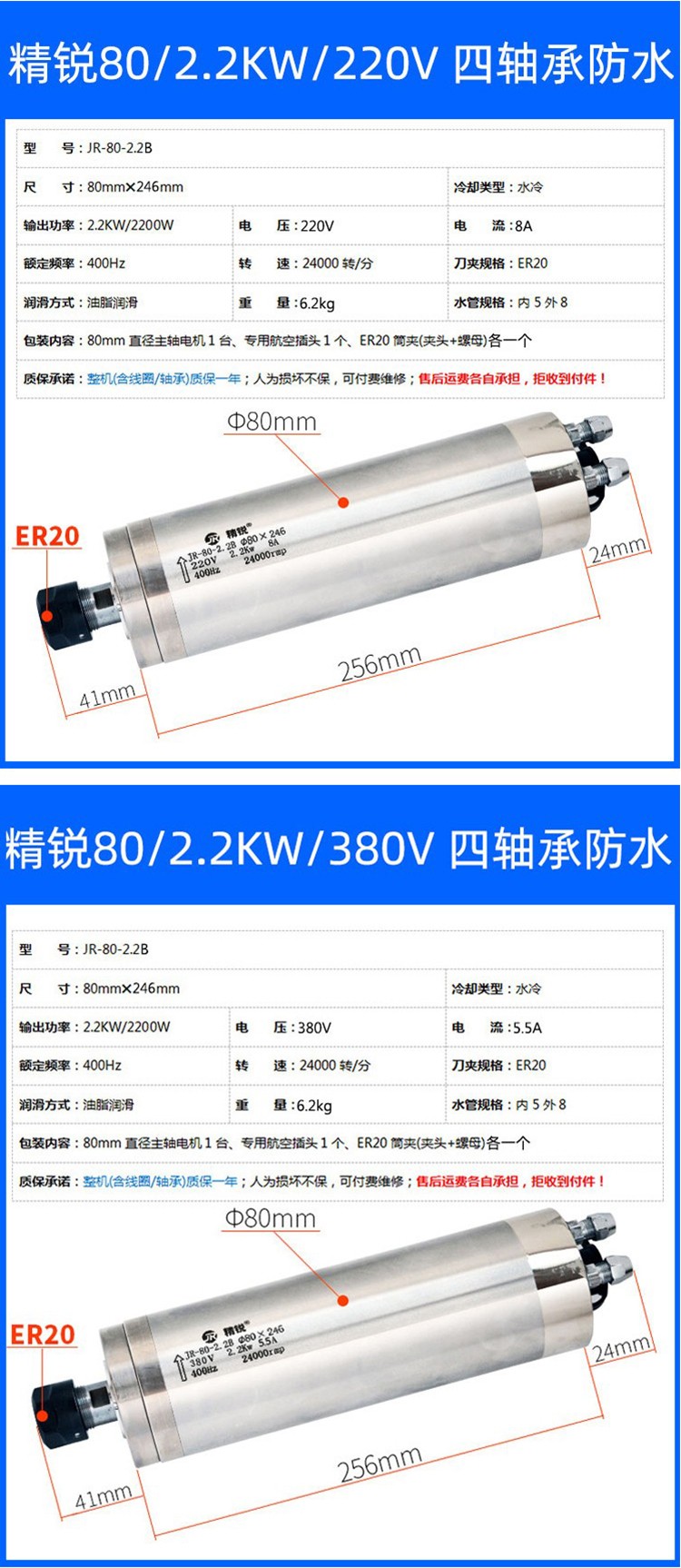

4. Cách chọn spindle
- Công suất: Chọn theo vật liệu và dao.
- 800W: khắc nhẹ, gỗ mềm, nhựa, nhôm mỏng.
- 1,5-2,2kW: phổ thông, gỗ và nhôm cắt vừa.

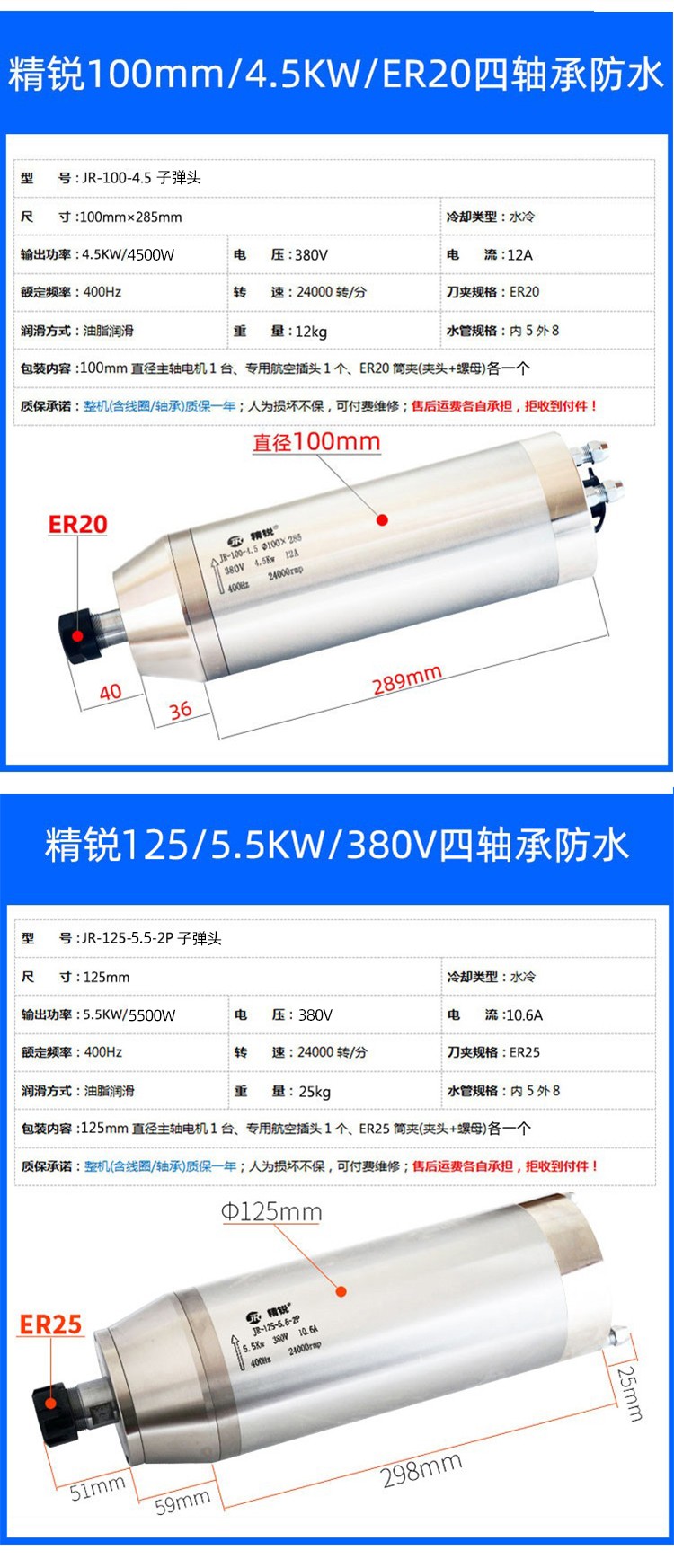

- 3,0-3,5kW: cắt nhôm dày, đá, tải nặng.
- Điện áp và biến tần: 220V hoặc 380V, và biến tần phải cùng công suất (nên dư 20-30%), đủ 400Hz và khớp dòng định mức. Đây là lỗi mua nhầm phổ biến nhất.

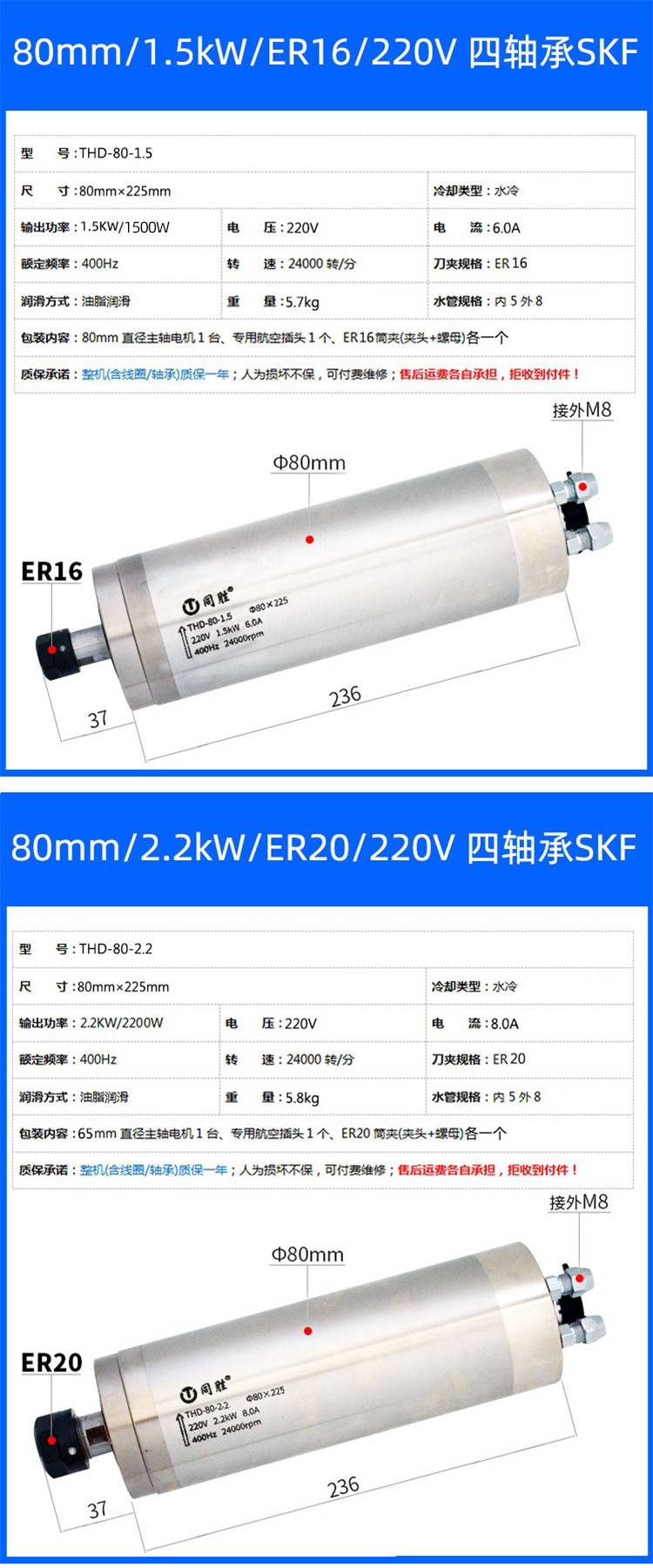

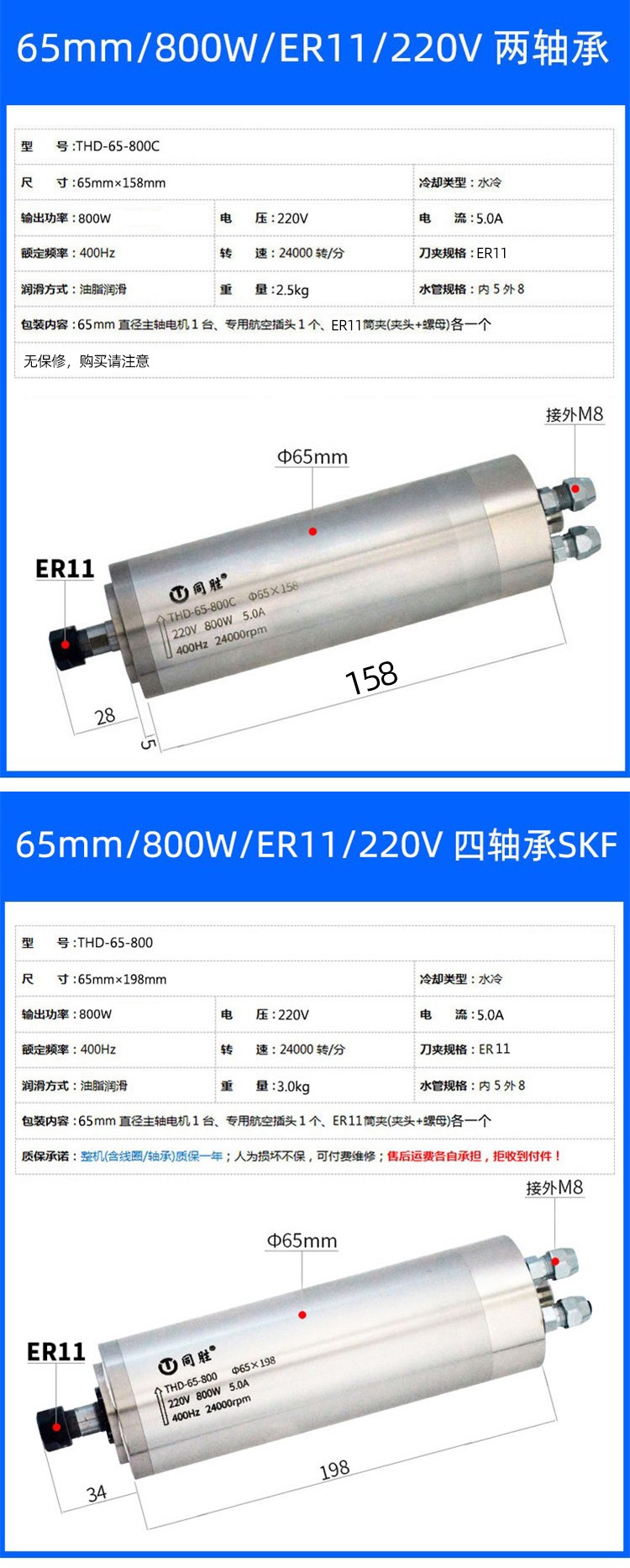

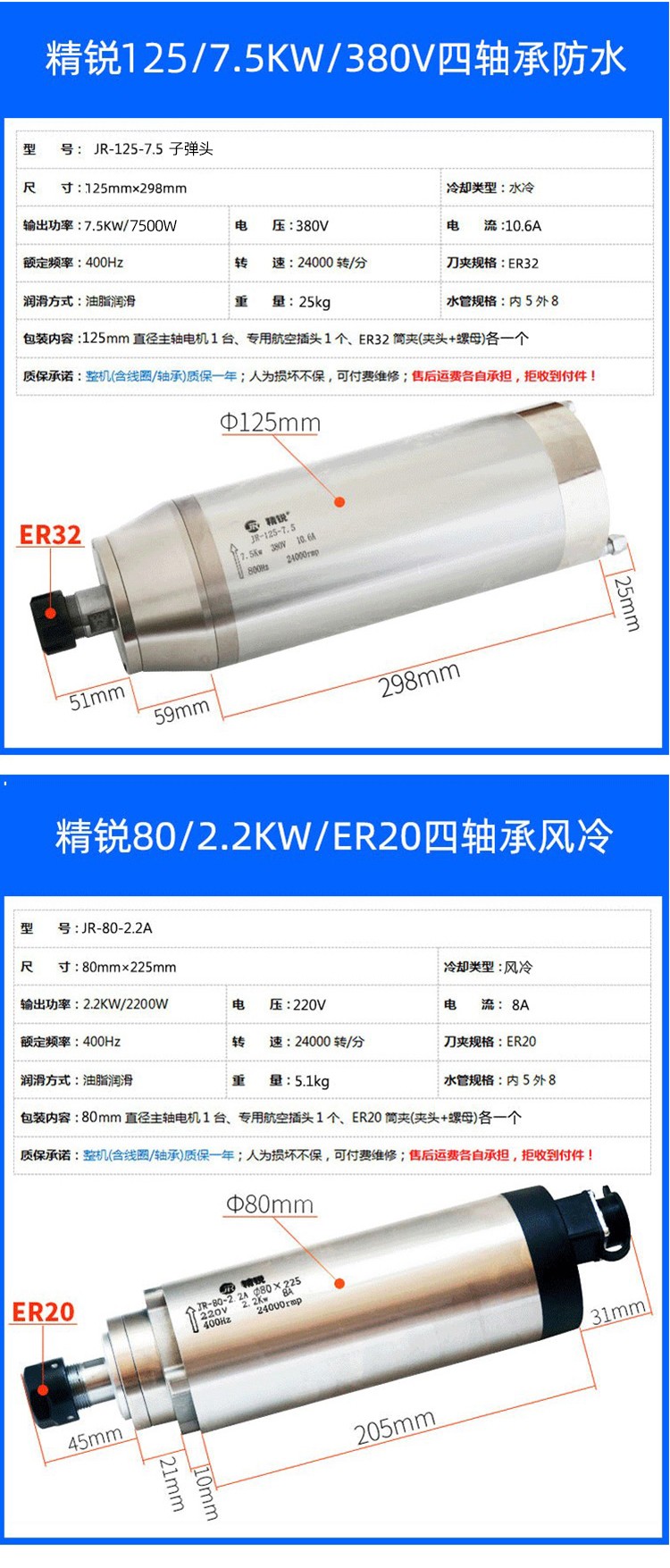

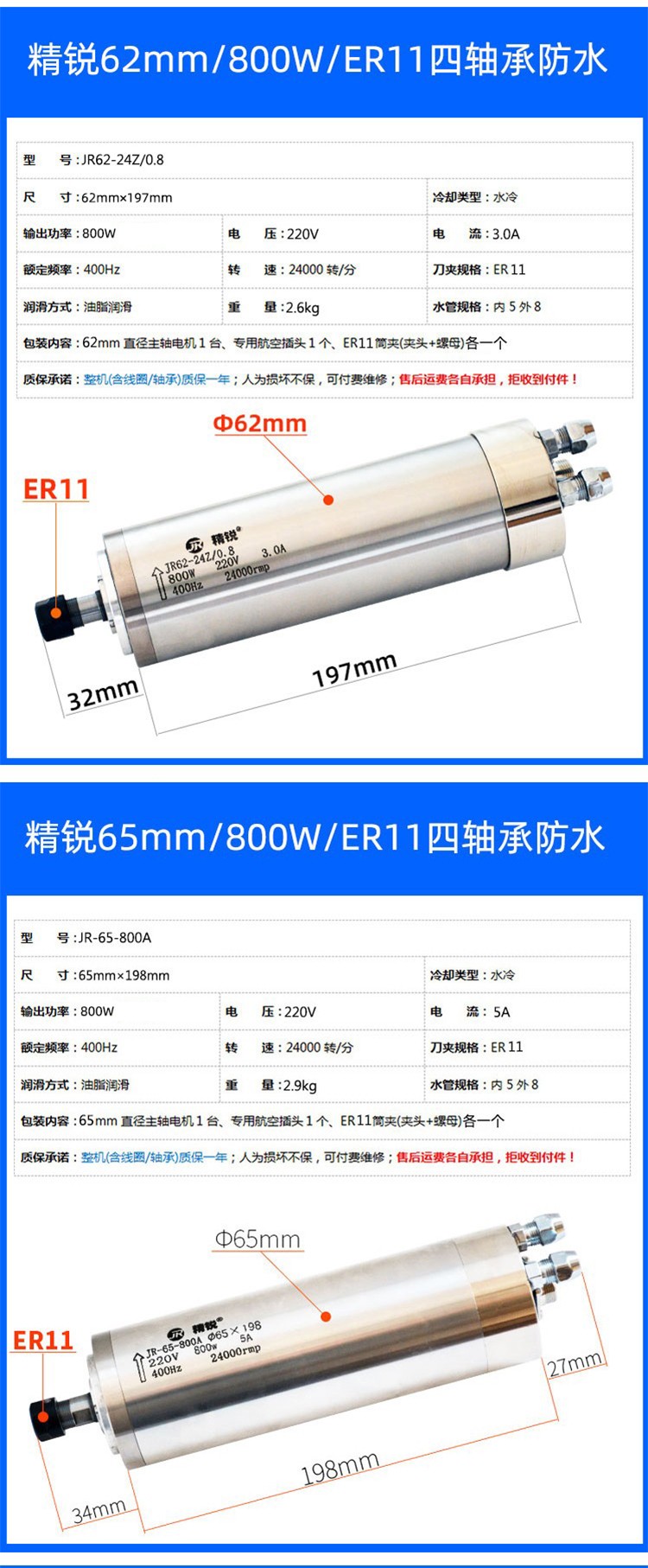

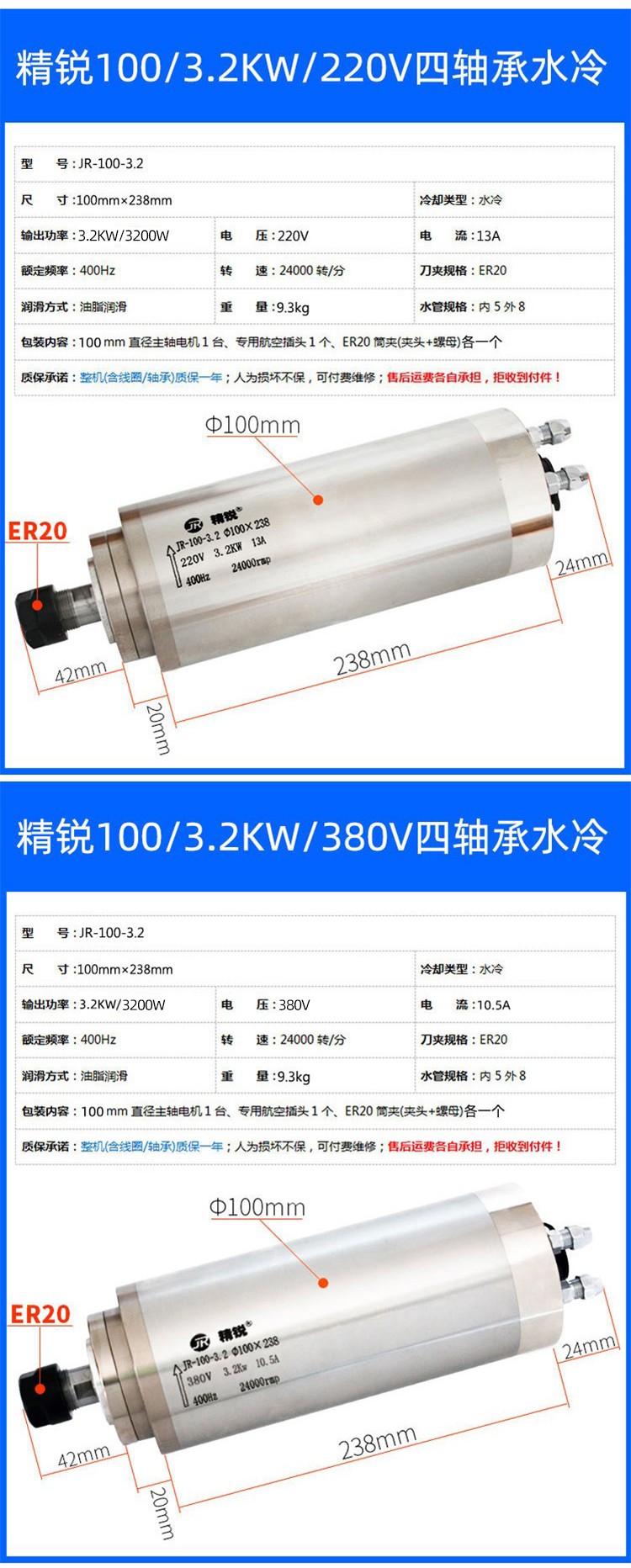

- Đường kính thân (65, 80, 100mm…): Phải khớp ngàm kẹp spindle trên máy.

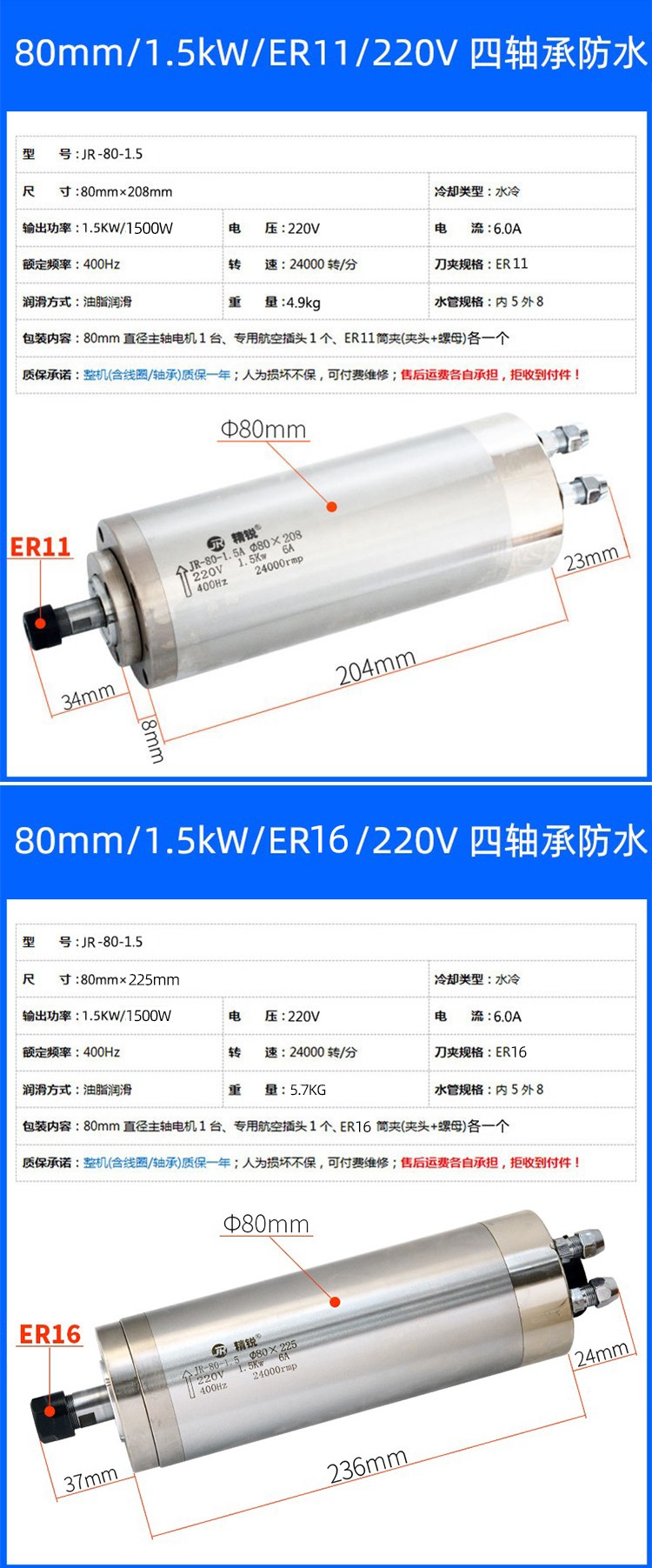

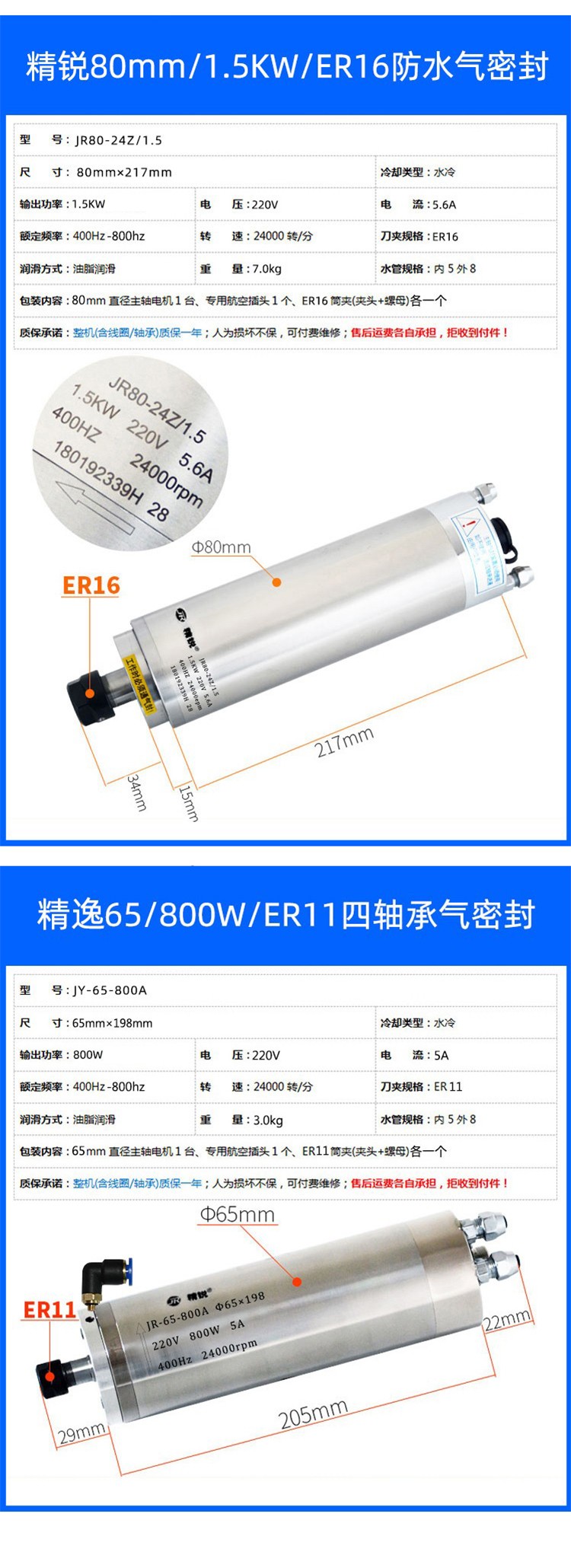

- Collet: ER11 (dao nhỏ), ER16, ER20 (đến 13mm), ER25 (đến 16mm).
- Tốc độ và mô-men: Thông thường là 24.000 v/p. Dao lớn cắt vật liệu cứng cần tốc độ thấp hơn và công suất lớn hơn.
- Làm mát: Nước êm, bền, phù hợp chạy liên tục (cần bơm và két nước), còn gió đơn giản hơn nhưng ồn hơn.
- Độ chính xác (runout): Nên chọn độ đảo ≤0,01mm cho gia công chính xác.
- Thương hiệu, bảo hành, chiều dài trục: Ưu tiên có datasheet, bảo hành 12 tháng. Trục đặt theo yêu cầu cần ghi rõ lead time (15-20 ngày).
