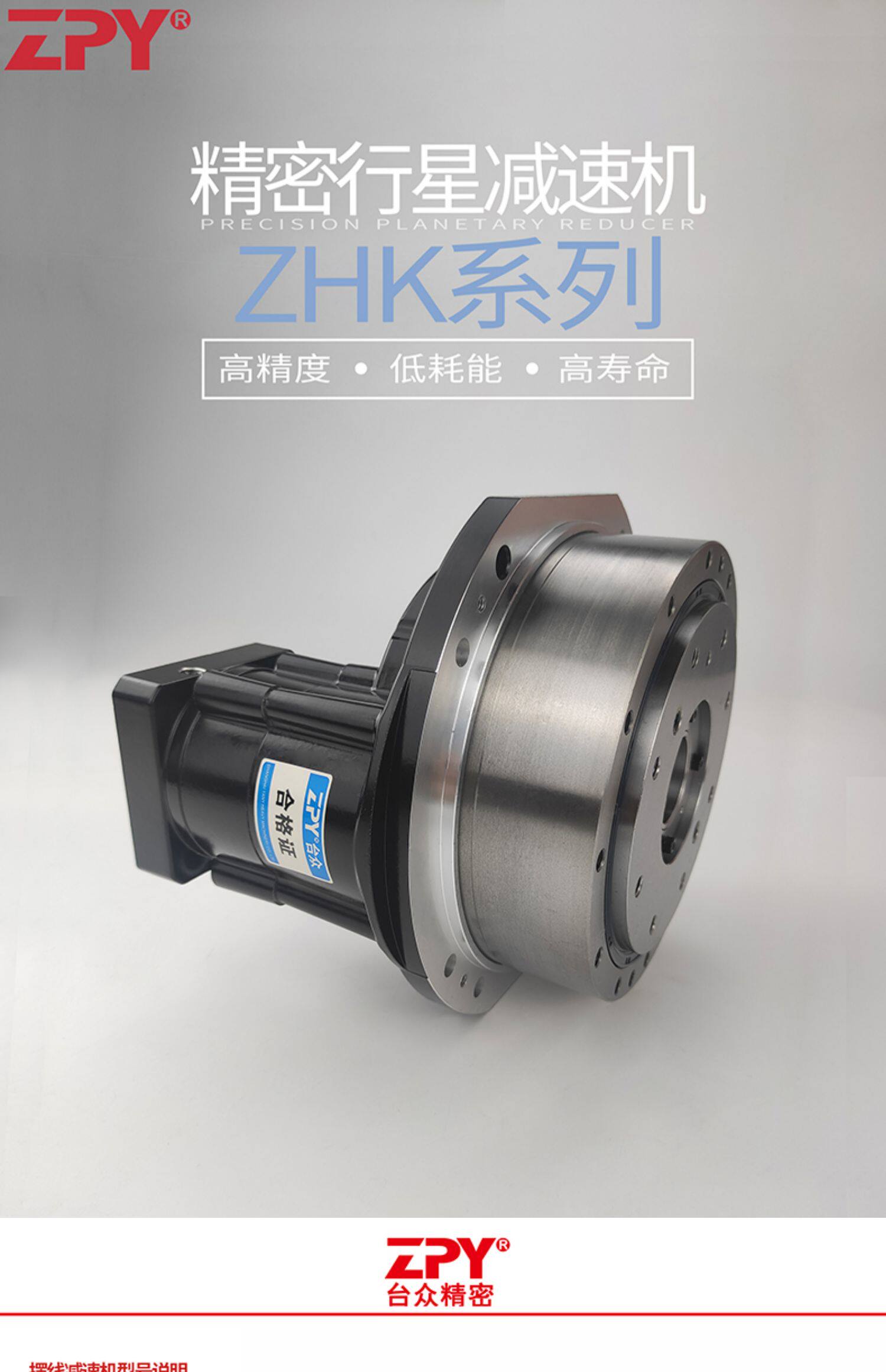

1. Cấu tạo kỹ thuật
-
Mặt đĩa ra (Flange Output): Thiết kế dạng mâm xoay/mặt đĩa tích hợp sẵn các lỗ ren định vị, giúp gắn trực tiếp bàn xoay, cơ cấu phân độ hoặc tải trọng mà không cần qua thêm trục nối trung gian.
-
Thân vỏ hộp số: Được đúc từ hợp kim cao cấp cứng vững, có khả năng chịu lực uốn, lực hướng tâm và tải trọng dọc trục rất lớn.
-
Hệ thống bánh răng hành tinh: Cụm bánh răng bên trong được gia công mài chính xác cao từ thép đặc biệt, giúp giảm thiểu độ rơ (backlash) và chịu mô-men xoắn vượt trội.
-
Mặt mặt bích kết nối đầu vào: Thiết kế tiêu chuẩn hóa, dễ dàng kết nối đồng bộ và chặt chẽ với các dòng động cơ Servo hoặc động cơ bước (Step).
2. Nguyên lý hoạt động
-
Thiết bị hoạt động dựa trên cơ chế truyền động cơ học của hệ thống bánh răng hành tinh chính xác.
-
Khi động cơ truyền chuyển động quay vào trục vào, các bánh răng hành tinh sẽ phân phối lực đồng đều để giảm tốc độ quay theo tỉ số truyền mong muốn và khuếch đại mô-men xoắn ra mặt đĩa output.
-
Cơ cấu dạng mâm xoay giúp lực truyền trực tiếp, chống biến dạng cơ học tốt và đảm bảo độ chính xác vị trí góc dừng cao trong quá trình vận hành.

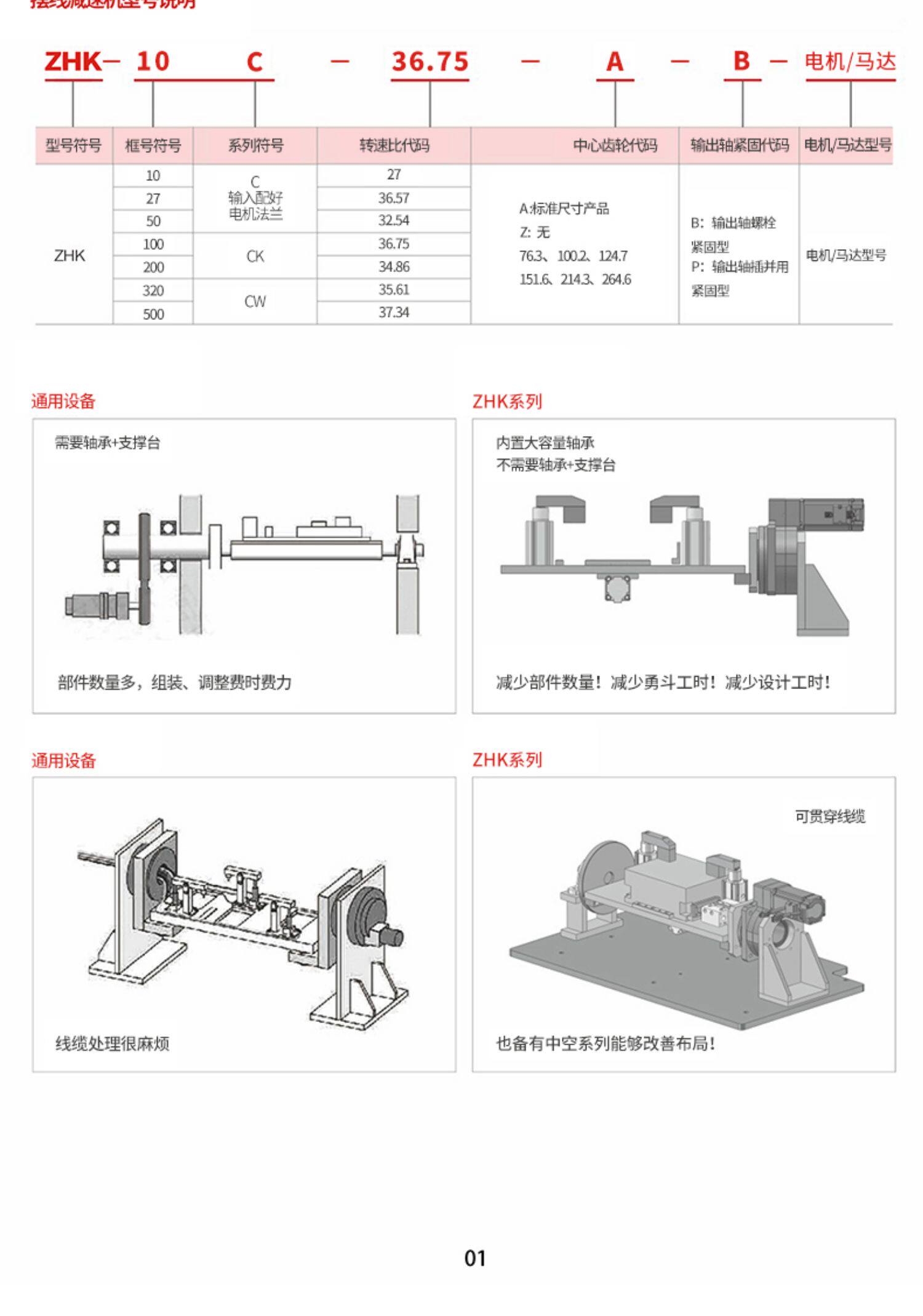

3. Ứng dụng thực tế
Sản phẩm chuyên dùng trong các hệ thống tự động hóa đòi hỏi độ chính xác cao và thiết kế gọn nhẹ:
-
Bàn phân độ tự động, mâm xoay định vị vị trí trong dây chuyền lắp ráp linh kiện điện tử, bán dẫn.
-
Khớp xoay robot, cánh tay robot công nghiệp và cơ cấu xoay định vị đa trục.
-
Máy cắt CNC, máy khắc laser, máy đóng gói và các thiết bị tự động hóa tích hợp động cơ Servo/Step.
